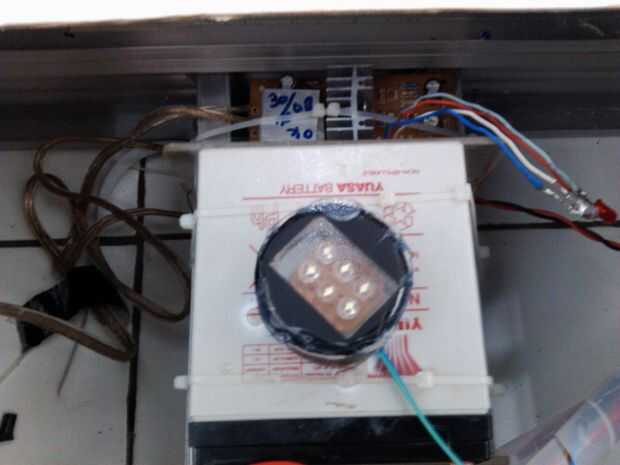

Paso 4: LED lámpara
Calcular el valor de la resistencia de un LED
========================================================================
Circuito resistor del LED un LED debe tener un resistor conectado en serie para limitar la corriente a través del LED, de lo contrario se quemará hacia fuera casi al instante.
El valor de la resistencia R está dado por:
R = (VS - VL) / I
VS = tensión de alimentación
VL = voltaje del LED (generalmente 2V y 4V para el LED azul y blanco)
I = corriente de LED (e.g. 10mA = 0.01A o 20mA = 0.02A)
Asegúrese de que el LED actual eliges es menor que la máxima permitida y convertir la corriente en amperios (A) por lo que el cálculo le dará el valor de la resistencia en ohmios (ohm).
Convertir mA al dividir la corriente en mA por 1000 porque 1mA = 0.001A.
Si el valor calculado no está disponible, elija el valor estándar de resistencia más cercano que es mayor, por lo que la corriente será un poco menos que usted eligió. De hecho tal vez desee elegir un mayor valor de resistor para reducir la corriente (para aumentar la duración de la batería por ejemplo) pero esto hará que el LED menos brillante.
Por ejemplo
Si la tensión VS = 9V, y tiene un LED rojo (VL = 2V), que requieren una corriente I = 20 mA = 0.020A,
R = (9V - 2V) / 0.02A = 350 ohm, así que elegir 390 ohms (el valor estándar más cercano que es mayor).
Elaboración de la fórmula de la resistencia de LED usando ley de Ohm
Ley de Ohm dice que la resistencia de la resistencia, R = V / I, donde:
V = Voltaje en la resistencia de (= VS - VL en este caso)
I = corriente a través del resistor
Así que R = (VS - VL) / I
===========================================================================
Conectar LEDs en serie
===========================================================================
LEDs en serie si desea tener varios LED en al mismo tiempo que es posible conectarlos en serie. Esto prolonga la duración de la batería al encender varios LEDs con la misma corriente como un LED.
Todos los LEDs conectan en paso de la serie la misma corriente por lo que es mejor si son todos el mismo tipo. La alimentación debe tener suficiente voltaje para proporcionar acerca de 2V para cada uno LED (4V para el azul y blanco) además de por lo menos otro 2V para la resistencia. Para calcular un valor para la resistencia debe sumar todas las tensiones de los LED y utilizar esto para VL.
Cálculos de ejemplo:
Un rojo, un amarillo y un verde LED serie necesitan una fuente de voltaje de al menos 3 × 2V + 2V = 8V, por lo que una batería de 9V sería ideal.
VL = 2V + 2V + 2V = 6V (los tres voltajes de LED sumados).
Si la tensión VS es de 9V y la corriente debo ser 15mA = 0.015A,
Resistencia R = (VS - VL) / I = (9-6) / 0.015 = 3 / 0.015 = 200 ohmios,
así que elegir R = 220 ohm (el valor estándar más cercano que es mayor).
===========================================================================
Evite conectar LED en paralelo!
===========================================================================
¡ Conectar LED en paralelo! Conectar varios LEDs en paralelo con una resistencia compartida entre ellos generalmente no es una buena idea.
Si los LEDs requieren tensiones ligeramente diferentes sólo la tensión más baja LED se encenderá y puede ser destruido por la corriente más grande que fluye a través de él. Aunque idénticos LEDs pueden conectarse con éxito en paralelo con una resistencia este raramente ofrece ningún beneficio útil porque las resistencias son muy baratas y la corriente utilizada es la misma que conecta los LEDs individualmente. Si los LED son en paralelo que cada uno debe tener su propia resistencia.
===========================================================================
