Olympus Evolt E510 remoto Cable disparador (6 / 12 paso)

Paso 6: Soldadura de los cables

Step 6

  • Localice su paciencia y asegúrese de que esté en buenas condiciones
  • Elegir dos alambres a utilizar

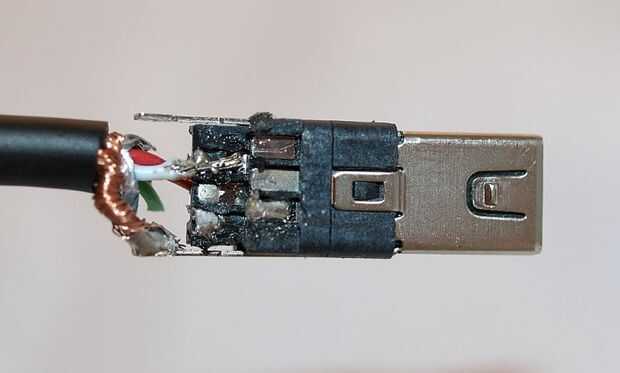

  • Soldar un cable al cojín de 11 y otro a pad 3

Algunas personas han encontrado que el pin 4 es el pin correcto. Si tienes problemas con el pin 3, intente cambiar a pin 4. Mi cable se sella para arriba y no puedo comprobar más. Si usted ha completado con éxito este Instructable, por favor háganoslo saber que pin trabajó para usted.

  • La tierra a la carcasa exterior de la soldadura
  • Tenga cuidado y multa señalaban punta para asegurar que cada alambre se suelda a un sólo contacto.

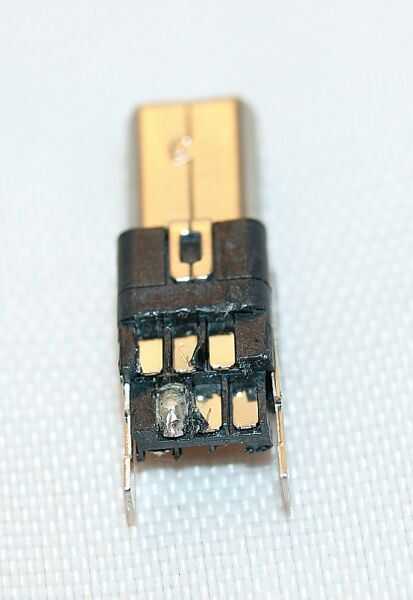

Teclas 1-6 están ubicadas en la parte superior del conector
Cojines de 7-12 se encuentran en el otro lado.
Ver las fotos a continuación ayuda a localizar las pastillas adecuadas. En caso de uso de duda un metro multi para que coincida con cada pin a su placa.

La siguiente configuración de pines puede ser útil
1 - USB DE DATOS +
2 - DE DATOS USB-
3 - disparador (en combinación con 11)
4 - sonido - centro (?)
5 - centro video
6-
7 - blindaje video
8-
9 - escudo audio
10 - USB - ve
11 - auto Focus, metro (presione hasta la mitad del disparador)
12 - USB + 5ve
Tierra de cáscara - de la tierra, USB

Gracias a Richard de la Foro de olympus de dpreview.com.
