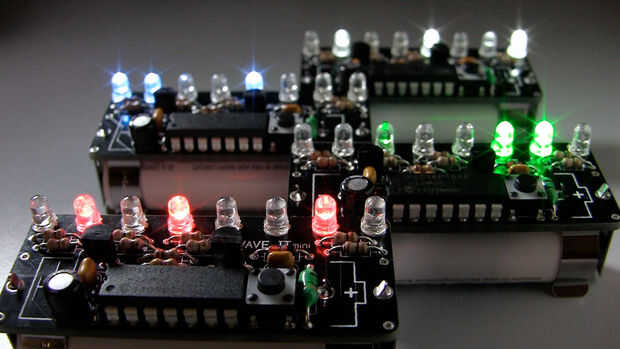

Ola JT - Larson Scanner con Joule Thief (2 / 9 paso)

Paso 2: Descripción general técnica

Breve reseña en Joule Thief
Circuito "Joule Thief" es un circuito inductor en voltaje booster a luz LED con voltaje bajo. El circuito original se publicó en 1999 y ha sido muy popular. Puedes ver el principio del circuito aquí: http://en.wikipedia.org/wiki/Joule_thief

Mi versión es una variante que utiliza el inductor de la bobina sola, para hacer el inductor fácilmente obtenible. Diseñé el circuito utilizando piezas fácilmente disponibles, para que sea un proyecto de bricolaje ideal.

¿Por qué Joule Thief?
Hay muchas opciones para crear 5V de la baja tensión. En primer lugar, hay muchos ICs fabricados específicamente para este propósito. Los ICs son generalmente fáciles de usar y muy eficiente de la energía. Sin embargo no son baratos - por lo general unos pocos dólares por pieza.
Comparar que con un Joule Thief - dos transistores, dos resistencias, un condensador y un inductor junto es todavía más barato que a la IC. Además usted sabe cómo funciona el circuito, en lugar de sólo tomar una caja negra que alguien creó. Creo que esto es un punto importante para los fabricantes.
Mientras que resultó, un simple circuito Joule Thief que he usado aquí es más que suficiente para el suministro de energía para el proyecto microcontrolador. El hecho de que microcontrolador activamente puede regular el voltaje de salida del Joule Thief (más sobre esto más adelante) para mejorar la eficiencia global hace este arreglo simple atractivo.

Algunas reflexiones sobre la eficiencia
Veo mucha discusión sobre la eficiencia de conversión de circuito del convertidor del voltaje (Joule Thief incluido). No importa cuán eficiente hacer el convertidor, habrá cierta pérdida de energía. Así que ¿por qué usar un aumentador de presión de tensión cuando usted simplemente puede utilizar baterías más?
Mientras que un simple ladrón de Joule circuito como uno usado con onda JT no tiene muy alta eficiencia en la conversión de voltaje, permite utilizar una batería en vez de dos o tres. El resultado neto es que habrá menos baterías consumidas porque utiliza sólo una batería a la vez (en lugar de dos o tres).
