Paso 2: Cráneo animados máscaras

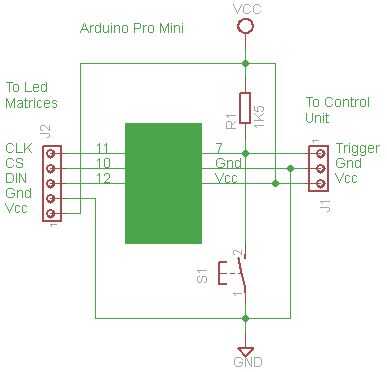

Para hacer las máscaras cráneo animados utilicé los tres conjuntos de ojos malvados del proyecto anterior y portado el código de un Arduino Uno a un Arduino Mini Pro para reducir el factor de forma y bajar el peso que estas máscaras tendría que ser la ventana montada en tazas de la succión. Las matrices fueron interconectadas con cable de cinta, otra vez para mantener el peso. El código fuente original fue modificado para pausa/reinicio en una señal de disparo enviada al pin 7 a través de un 1K 5 tire para arriba del resistor. A continuación se incluye el código para que en HalloweenEvilEyes.zip. Detalles del diagrama del circuito también son mencionados.

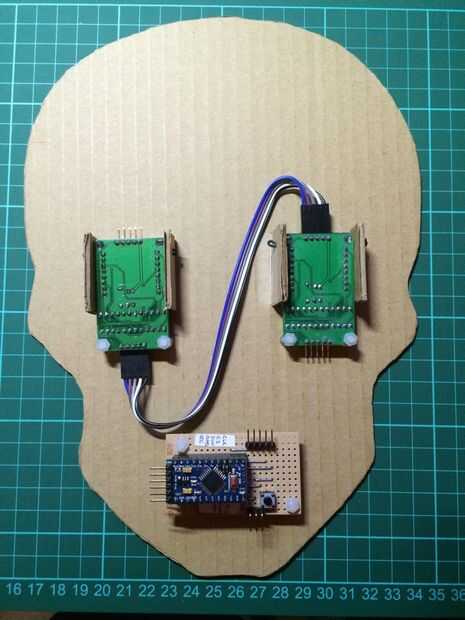

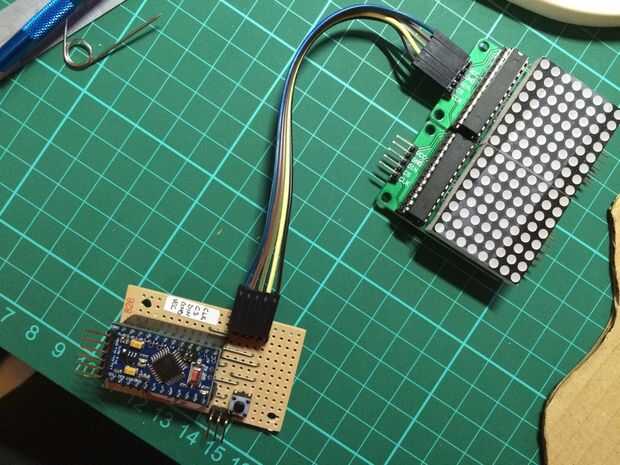

Esto permitió la unidad de control remoto sincronizar las animaciones con la detección de movimiento en el PIR. Montara el Mini Pro en un pedazo de veroboard agregar un botón para permitir la prueba manual de la máscara de animaciones y cable de posicionamiento etc. sin activar la pista de audio (como sin duda gritos repetidos eventualmente molestos a los vecinos).

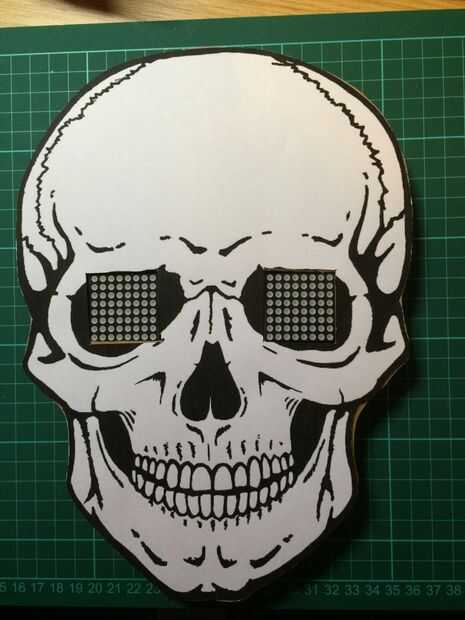

Las máscaras fueron construidas de cartón delgado, cortar con un bisturí para seguir el perfil de la imagen de scull. La imagen fue adherida a la cartulina usando 3M aerosol montaje.

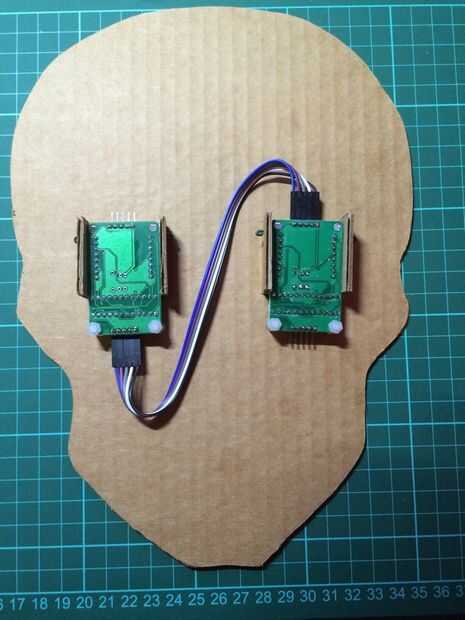

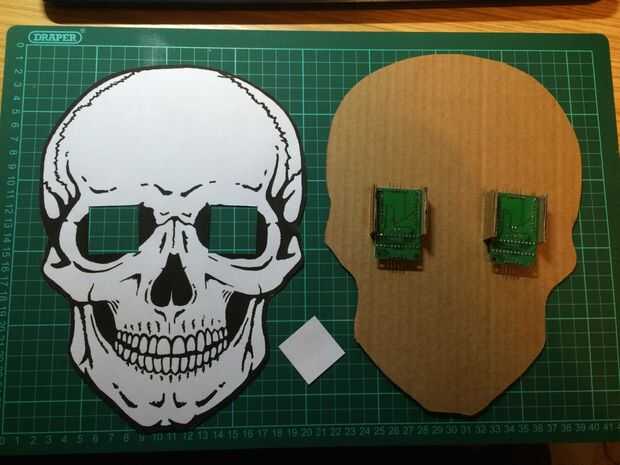

Aperturas para las matrices de formado para alinear con las tomas del cráneo y sujetados a la máscara con separadores de plástico de 10 mm M3. Estos se atornillan al cartón utilizando tornillos de cabeza avellanada de nylon para no desplazar la imagen del cráneo. Para detener la cada matriz de 'flopping' remite como se fijaban solamente en la base de cada PCB un pequeño trozo de alambre de jardín fue alimentada por la izquierda y derecha, ubicar las piezas sobre el PCB y en el conector molex.
Finalmente fue recortar una pestaña en la parte superior del cráneo, perforado y un algodón colgante lazo agregado para permitir que la máscara de calavera para colgar de una copa de succión de plástico transparente.

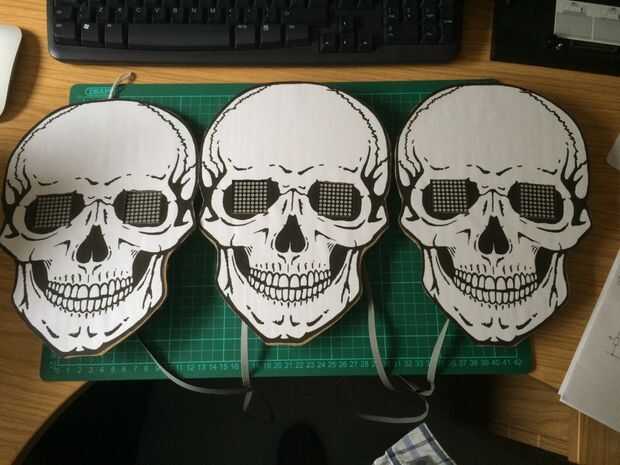

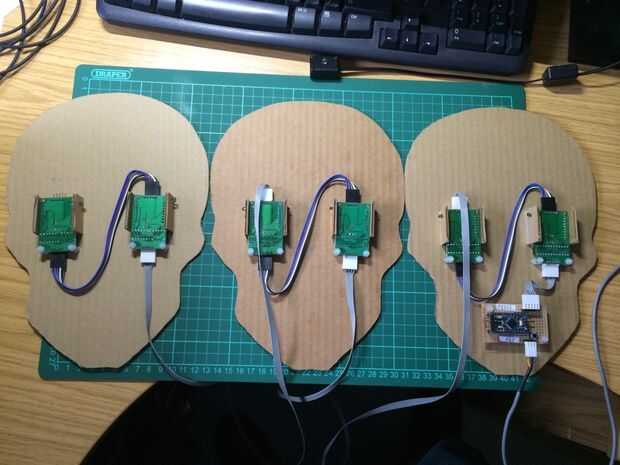

Las imágenes de arriba dan todos los detalles de la construcción de las máscaras de calavera.
