Ocultar el cable de alimentación y cable HDMI para TV de pared (3 / 6 paso)

Paso 3: Cuando viejo cumple nuevo

First up, I did the power outlet. Asegúrese de que todo el mundo sabe que va a cortar algo de poder, o todos los monstruos hacia fuera cuando su internet o TV no funciona. Asegúrese de girar el interruptor y cortar la corriente la ubicación adecuada. Consigue dado una sacudida eléctrica probablemente no matarte, pero no es divertido. Utilizo mi método probado y verdadero de enchufar una lámpara de trabajo en el zócalo que pretendo utilizar y asegurándose de que se apaga cuando se gira el interruptor.

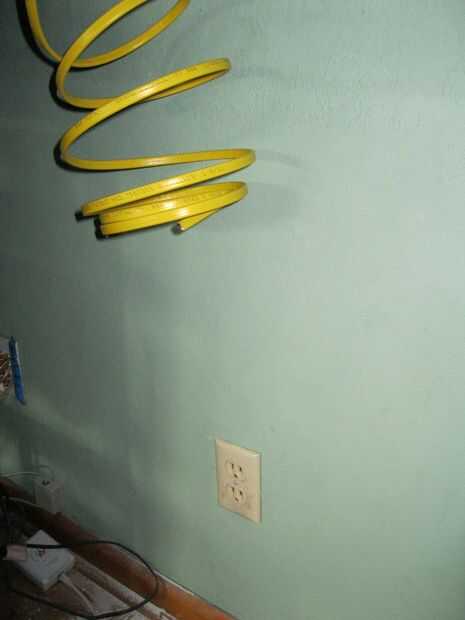

Tuve suerte de tener una toma de corriente situada por debajo del TV. Mi plan era instalar una nueva toma de corriente directamente encima de él, tire cable romex a través a la salida del preexistente y alambre para que (es que 'en serie'?). Consulté con gente que creo que sabe más que yo sobre el tema, y dijeron que esto estaría bien.

Había quitado la salida preexistente de la pared y me familiarice con el cableado. Esta toma en particular tiene un interruptor de pared que controla la salida superior (indicado por un cable rojo, este tomacorriente/interruptor se utiliza para una lámpara), y la inferior salida de potencia constante (indicado por el cable negro generalmente). Quería conectar mi salida de nuevo a la fuente de energía constante, para que el interruptor de la pared no apague mi TV. También quité uno de acceso cubiertas en la parte superior de la caja metálica que la salida se montó, levantándola con un destornillador por.

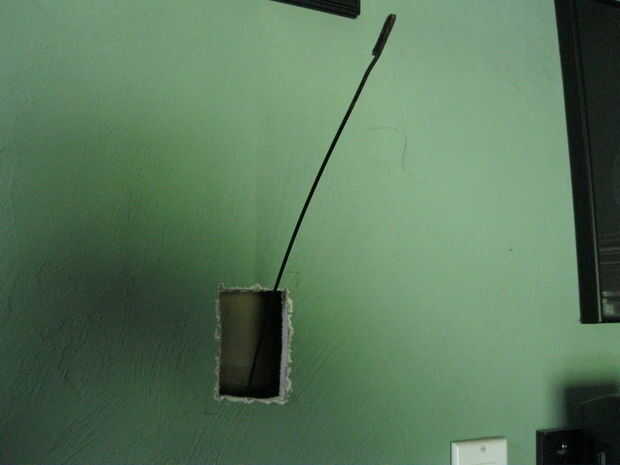

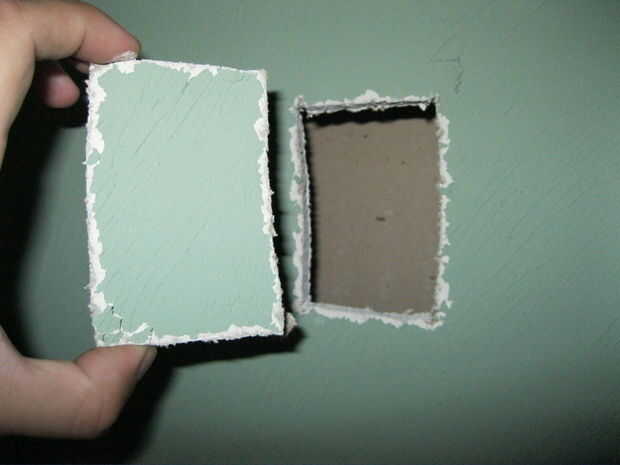

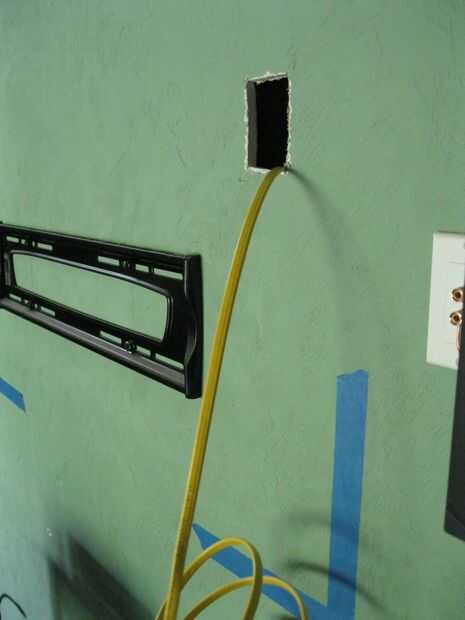

Marqué mi ubicación para la nueva salida con la nueva "vieja construcción eléctrica" (uno blanco en la foto en el paso 1) como una guía para el tamaño y corte el agujero. Guardar la pieza que corta, no dejes que caiga en la pared, siempre es bueno tener a mano en caso de cometer un error y necesita hacer un parche en la pared. Entonces, usando la cinta de pescado, tiró el cable romex a través de la pared, a través del orificio de acceso en la parte superior de la caja, asegurándose de que tire algún exceso a través de guardarlo de caer detrás en la pared una vez cortado.

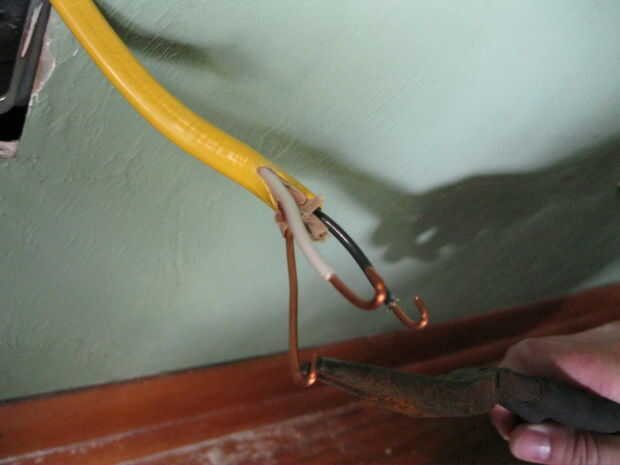

Cortar la parte inferior del cable, despojado el aislamiento y el revestimiento de papel (la hoja de raja y corta el aislamiento exterior fácilmente), separados los 3 cables (negro, blanco, pelado molido) y quitó cerca de 1.5" de aislamiento de cada uno utilizando el cortador de alambre (pelacable trabajaría demasiado). Utilizando los alicates de nariz de aguja, había doblado una forma de gancho en cada uno, por lo que fácilmente podrían unir a los tornillos de la toma de corriente.

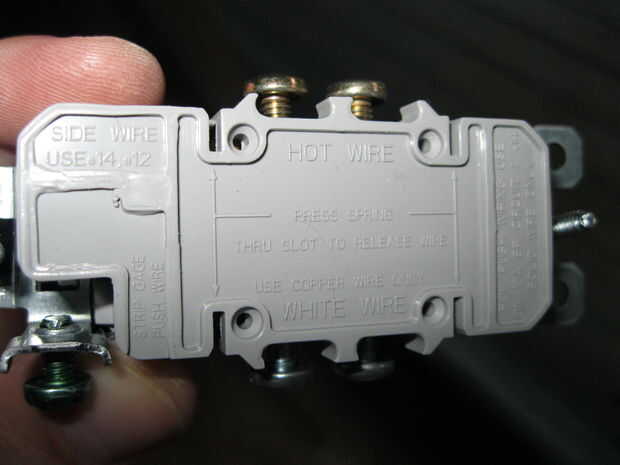

Até cada alambre a sus lugares correspondientes en la parte inferior de la salida. El viejo cable negro fue empujado en un agujero en la salida, envuelto el cable negro nueva en el tornillo de al lado de ese agujero, y lo apretó. Hice lo mismo con el cable blanco y el suelo (ver foto para detalles). Apretar cada tornillo, y empujó todo en la caja de metal, atornillar el enchufe viejo nuevamente en su lugar y atornillar la placa de.
