¿Ocular de CCD para binoculares (1 / 4 paso)

Paso 1: Materiales y herramientas:

Reunir las siguientes, pero tenga en cuenta nada es crítico. Aquí y allá voy a tel usted cómo usted podría hacer diferentemente.

Herramientas:

Sierra, Cautín, alicates, taladro eléctrico con serrucho, cuchillo, 4mm, herramienta de roscar.

Materiales:

-cheapo 1 prismáticos (Mina me cuesta +-8 euros, pero son bastante buenos).

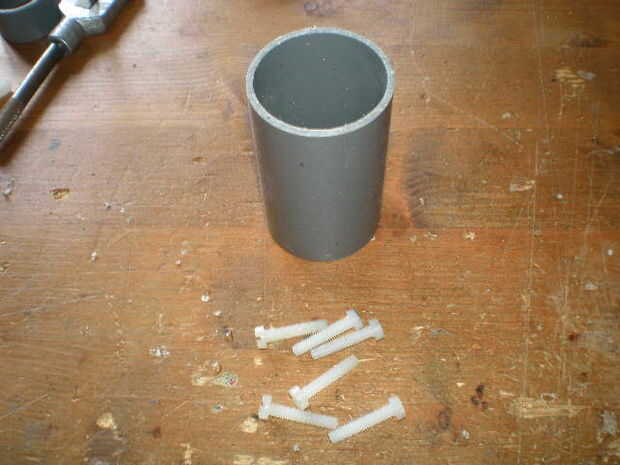

-cerca de 12 cm de tubería de PVC, diámetro interno debe ser una más grande (1cm está bien) que diámetro binocular. (Utiliza 40mm de diámetro, espesor de 1,8 mm, también más grueso está bien).
-6 nylon 4mm 12..20 tornillos largos.
-Silicona RTV u otro adhesivo.

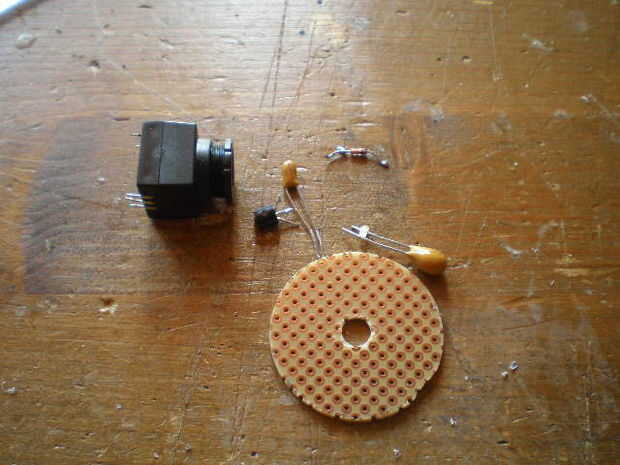

-1 módulo de cámara CCD. Usé lo que pude obtener, que era un barato B & W módulo pretende ir en una cámara de seguridad. Me costo < 20 euros. Si tienes la posibilidad de utilizar un módulo de color con un número decente de líneas, ya que esto le dará un mejor resultado al final.

-Algunos componentes electrónicos de alimentación y conecte el módulo CCD. Esto realmente depende del módulo que usted puede conseguir.
La mina necesita 5V, así:
-78L 05 regulador de voltaje
-condensador de 10uF 16V
-condensador de 10uF 35V
-resistencia 220 ohm
-rojo 3mm led.
-Diodo 1N4148 para protección contra la inversión de energía,
-conector para ir a un wallwart
-cable con conector de vídeo que coincida con la videocámara/monitor/vídeo que desea utilizar.
-un trozo de perfboard.

opcional: soporte de la batería de tamaño AA y el interruptor, si quieres una fuente de energía portátil.

No pude encontrar la hoja de datos exacta del módulo CCD compré (no incluso tienen lo en la tienda), pero aquí es una hoja de datos de uno que se parece a él y tenía las mismas conexiones.

Cierto, podría hacer este agujero también con una webcam destripada y utilizar un portátil para grabar lo que ves a través de la binos, mientras estás en el camino.
