OBD II códigos arreglo P0420/P0430 (2 / 5 paso)

Paso 2: Pelado los cables

Este procedimiento se realiza en una serie de extensores de arnés de cableado de O2.

En todas las fotos, el conector del sensor de O2 está a la derecha.

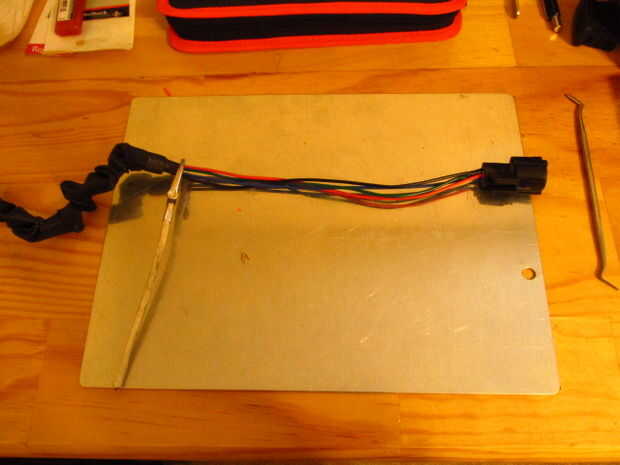

Tire la cubierta detrás de los cables y sujetar con pinza. Tiró de él hacia atrás desde el extremo del sensor así me acordaría de que manera los componentes.

Los colores de los cables en los extensores no son lo mismo que el sensor de O2. Asegúrese de enchufe en el sensor y anote Cuáles son los colores que emparejan!

Por ejemplo, mina fueron rojo = negro, azul = gris, negro = blanco, verde = blanco. Asegúrate de que comprobar los colores en su coche!!!!

Los voltajes son enormemente diferentes entre los cables y le daño la computadora!

Cable - calentador 12V blanco +

Cable blanco - calefacción de suelo

Cable gris - señal de salida

Alambre negro - 450 milivoltios señal enviada desde el equipo de referencia
