Numitron reloj y termómetro (6 / 8 paso)

Paso 6: Diagrama esquemático y código

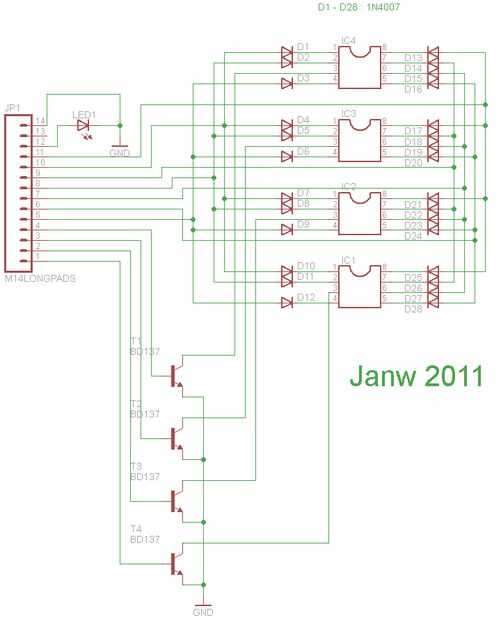

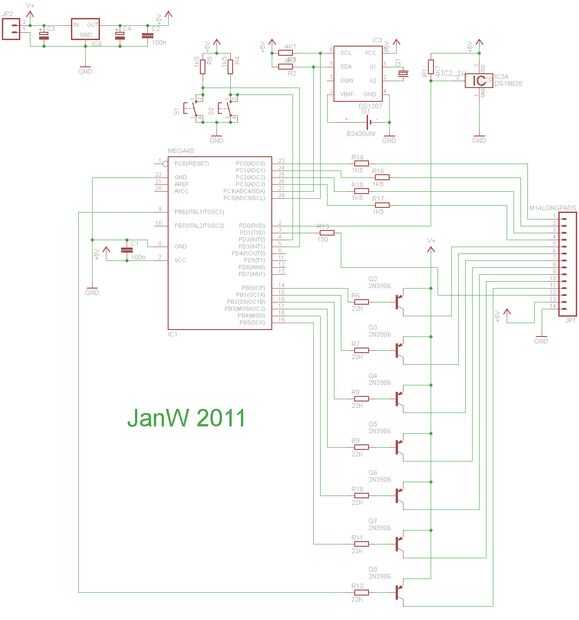

En este paso, he añadido el esquema completo para nuestro proyecto. A continuación encontrará el código completo para Bascom en extensiones diferentes.

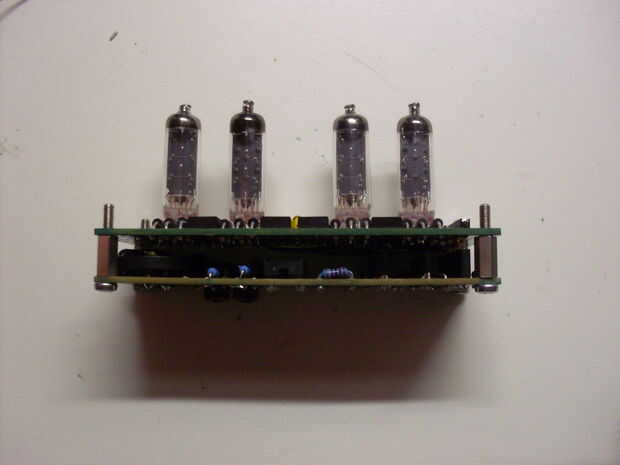

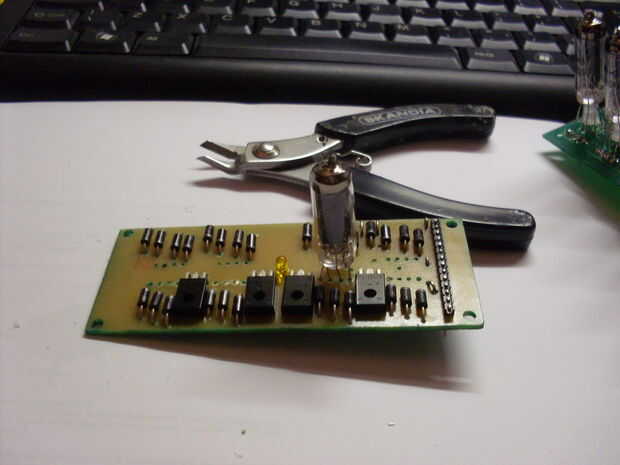

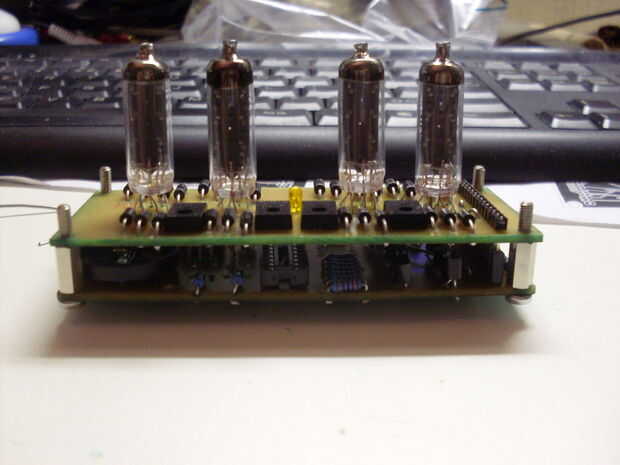

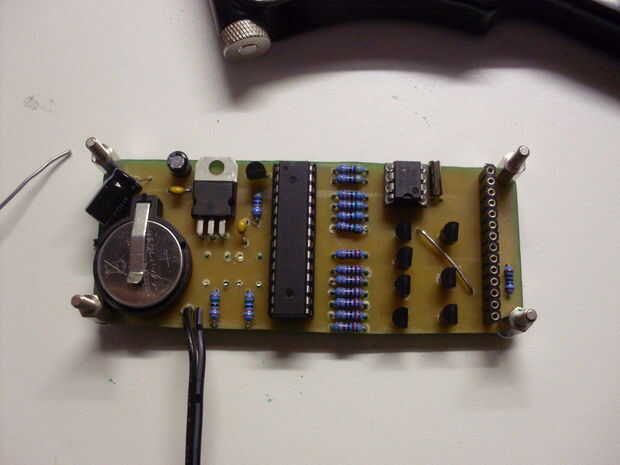

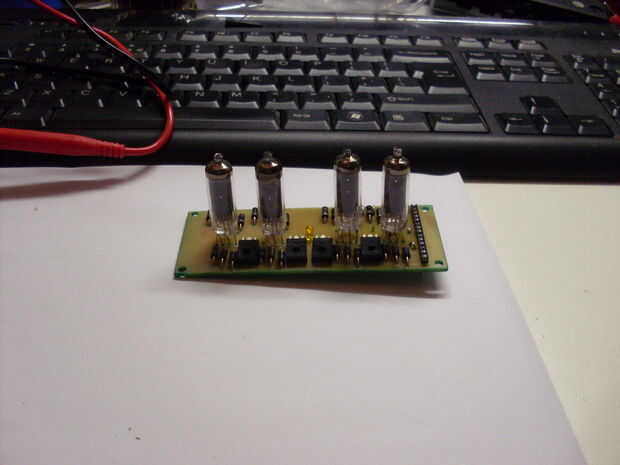

El esquema se divide en 2 partes como lo hizo en 2 de pcb. No pude encontrar una buena biblioteca de águila para el IV-9 usé conectores de 8 pines en lugar de otro. (el pin 2 en el numitron es para el punto decimal pero solo sacamos que conducen igual que no necesitamos)

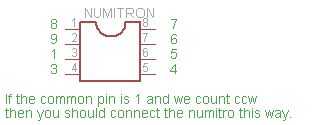

Se ha añadido una imagen sobre como conectar el numitron.

En el último paso encontrarás algunos detalles sobre la carcasa.
