Nuevo tarro de luciérnagas (1 / 2 paso)

Paso 1: Hardware

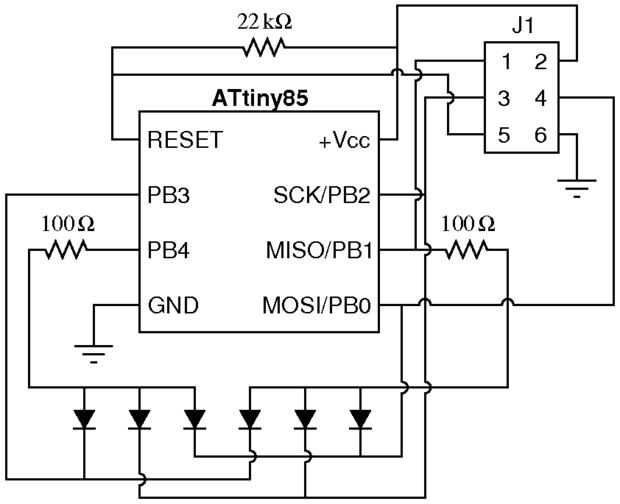

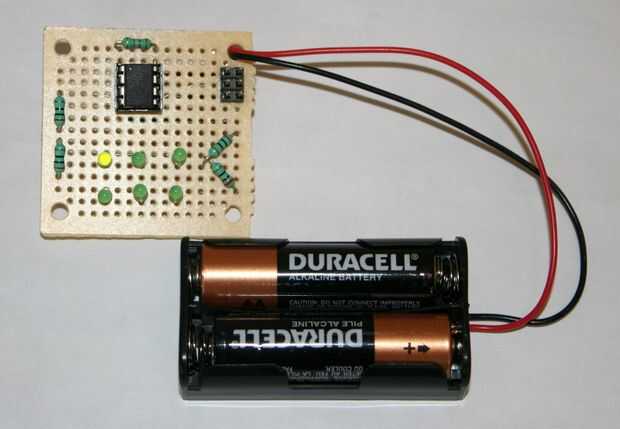

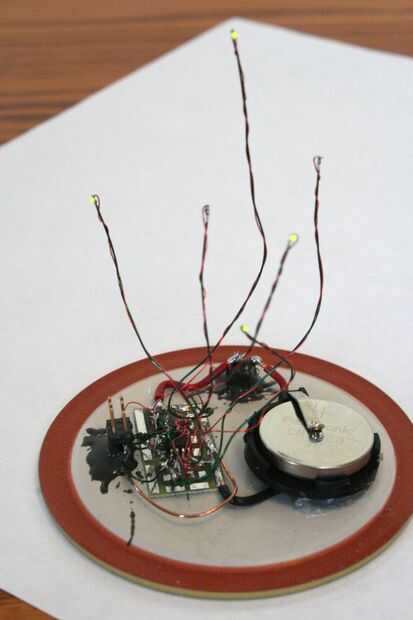

Los únicos cambios que hice para el hardware original fueron la adición de un empuje de / empuje interruptor apagado (rescatados de una palo-luz de LED) y una cabecera Programación de 6 pines para permitir la reprogramación de la jarra después de que había sido construido. Para hacer pruebas y depuración más fácil, también construí un tablero de prototipo en un 2 "x 2" perfboard con el mismo esquema, por lo que es eléctricamente idéntico pero más fácil de ver lo que está haciendo y menos frágiles.  He agregado una vista de la soldadura de punto a punto en la parte posterior de la placa de prototipo en caso de sea útil a cualquier persona.  El tablero de prototipo puede usarse como un tablero para chips programar ATtiny85 (y -45) para otros fines.  En el vaso real, se fijan el interruptor y el encabezado en la parte inferior de la tapa con J B Qwik para mantenerlos bien atado.
