Nuevo radio reloj (1 / 6 paso)

Paso 1: Problemas con el reloj

compré un reloj de radio producido por Scott. ( http://www.audioscott.com ).
El diseño visual no es malo, pero la calidad era terrible. (algo habitual para los productos "Made in China")
El reloj no se iba, no funcionaban algunos segmentos de la pantalla LED.
Lo abrí para ver cuál es la razón, rompiendo la garantía.
Primeras observaciones:

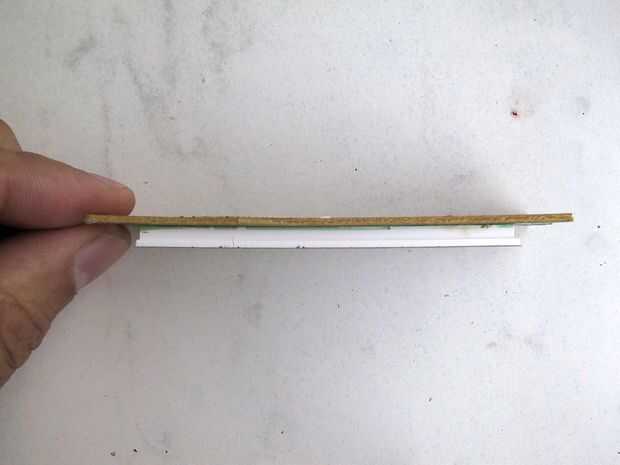

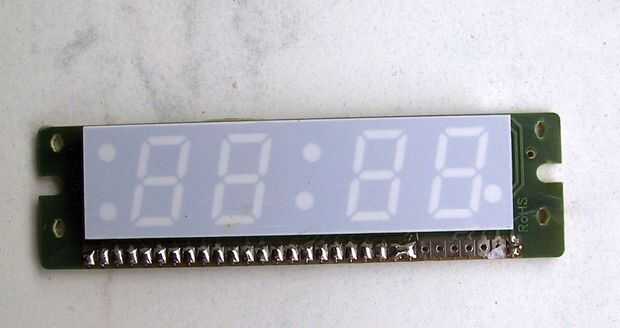

1) la placa de la pantalla LED fue curvada y los contactos para la entre pastillas correspondientes en el PWB y el LED pantalla eran malas
2) para el reloj fue utilizado el chip LM8560, no utiliza un generador de cuarzo, que se sincroniza con la frecuencia de la CA de alimentación red (puede ser elegido 50 o 60 Hz) - que significa exactitud del mal tiempo.
3) el PCB del reloj está hecho con muy mala calidad, es prácticamente imposible soldar algo en él sin destruir la soldadura pad o la pista correspondiente - simplemente caen de la PCB.
4) los cables planos usados allí eran algo excepcional - era posible dividir y tira sólo con los dedos.
5) en el reloj fue utilizado un análogo chino de la TA2003 AM / chip de radio FM, pero sólo la opción de FM fue utilizado, ya que no necesita antena de ferrita.
Mi intento de reparar el reloj fallado - no funcionaba. Lo único que funciona es la radio FM. Decidí utilizar el reloj como radio, pero para hacerlo más interesante y atractivo. Así que, decidí montar dentro del reloj de un pequeño órgano de luz LED en el lugar de la pantalla de reloj digital.
