Nuevo descansa para amoladora de banco

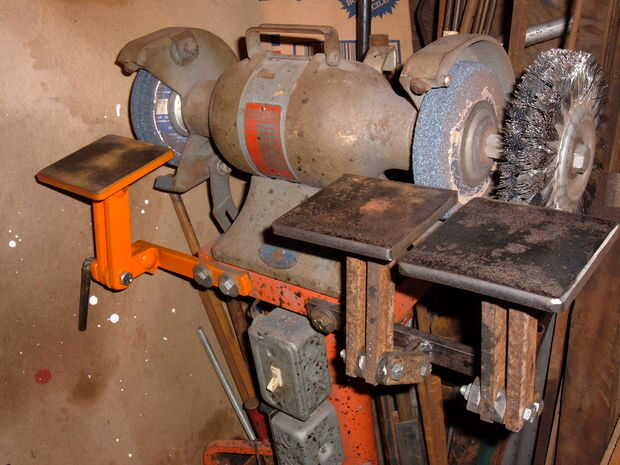

Baldor este molino ha sido en mi tienda desde 1973 y descansa por razones desconocidas, nunca consiguió alrededor a hacer conveniente para él. Esta foto muestra lo que se me ocurrió después de unos momentos con una cinta métrica.  Los materiales utilizados fueron de 3/8 X 1 "y 3/8 X 4" laminado en caliente barra de acción, que estaban en la mano.   Los links más pequeños son 2" en el centro y los más son 4", tuyo probablemente variará.  El resto (naranja) en el lado izquierdo es el modelo terminado con 3/8" los pernos de carruaje actúan como pivotes. Los restos en el lado derecho se muestran como un montaje de prueba para comprobar el ajuste y para marcar Cuáles son las piezas debían ser roscado. Estos agujeros de pivote fueron inicialmente perforado 5/16" diámetro y montados temporalmente junto con los pernos 5/16". La razón de esto es, 5/16" es el tamaño del taladro grifo adecuado para hilos gruesos de 3/8-6... más sobre esto más adelante.  Todos los ajustes fueron situadas en el lado izquierdo de los restos para que los pivotes están apretados con un movimiento hacia abajo.
