Nuevas opciones de conector Terminal para circuitos

es una forma común para conectar los cables a un circuito con un jefe hombre o mujer. Mientras que este tipo de conexión es útil, tiene dos inconvenientes - 1) un conector debe montarse a cualquier conexión de los cables y 2) no es una conexión muy confiable. Bornes de tornillo se utilizan para remediar estos problemas, pero son mucho más grandes (tener 0,2 "espaciamiento en vez de 0.1") y requieren de herramientas para conectar el cable. He encontrado dos conectores que abordar estos problemas. Ambos tienen sólo 0,1" pin espaciamientos como cabeceras, y está accionada por resorte y no requiere herramientas.

Terminales de carga del resorte

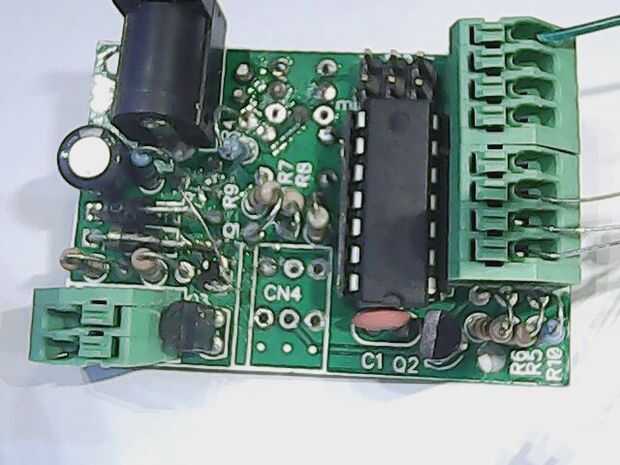

En la primera foto, puedes ver los 2 pines y dos terminales de resorte de 4 pines en acción. Estos terminales son asombrosamente barato y fácilmente disponible en Digikey. Ofrecen sólo 0,100" espaciamiento entre pernos y requieren sólo un dedo para sujetar la abrazadera del cable mientras el cable se inserta. Soltar el dedo protegerá el cable. Son muy fácil de usar.

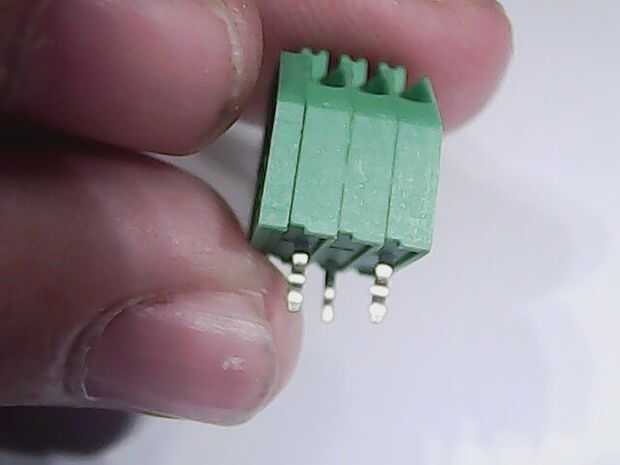

Sus inconvenientes son la profundidad extra que necesitan para el mecanismo de resorte y las ubicaciones de los pin escalonado. Debes tener cuidado de este hecho al crear tus huellas. El fabricante pone siempre la clavija de la derecha (cuando se mira en la parte delantera) más cercano al frente. Ver las fotos de las 2ª y 3ª para más detalles. También debe tener en cuenta que el conector tiene una pequeña parte de la izquierda que les impide ser apilados como terminales de tornillo. Todavía puede apilarlas, pero necesita planificar con antelación su PCB. La 1ª y 3ª foto muestra dos terminales de 4 pines de lado a lado. Puedes ver el espacio extra requerido.

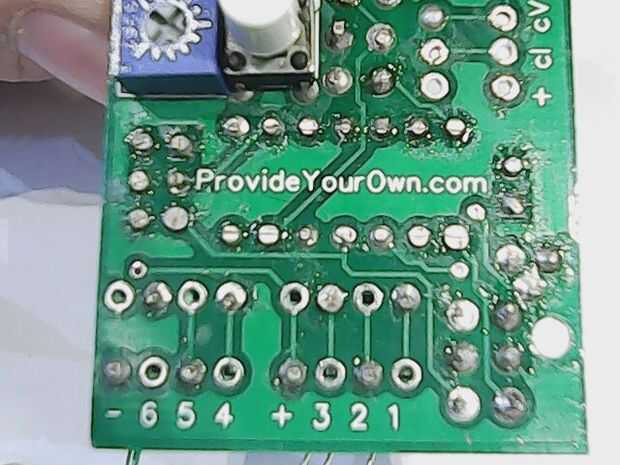

Punta de PCB: Si nos fijamos en la foto #3, puedes ver que he creado dos juegos de pastillas para cada pin. También conecté estas juntos. Así, tengo la opción de usar estos terminales de resorte, u otra cosa como cabeceras o terminales de tornillo.

Puede obtener estas piezas para solamente cerca de 10 centavos por pin en Digikey. Aquí están algunos números de parte de Digikey:

• pin 2: 277-1794-ND
• pin 3: 277-1795-ND
• pin 4: 277-1796-ND
• pin 6: 277-1798-ND

Terminales de tornillo pequeño
Terminales de tornillo son otra gran opción para unir los cables a su PCB. El principal inconveniente es su gran tamaño. Sus alfileres son 0,197" aparte. Para tableros más pequeños, esto se convierte en un gran problema. Hay una solución. Digikey también lleva un terminal de tornillo pequeño con sólo 0,100" espaciado.

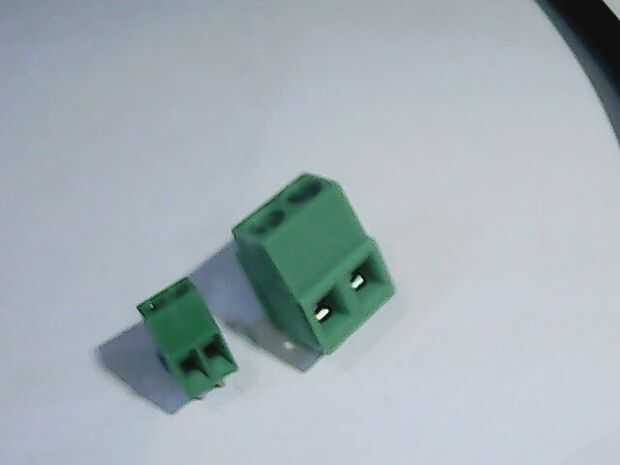

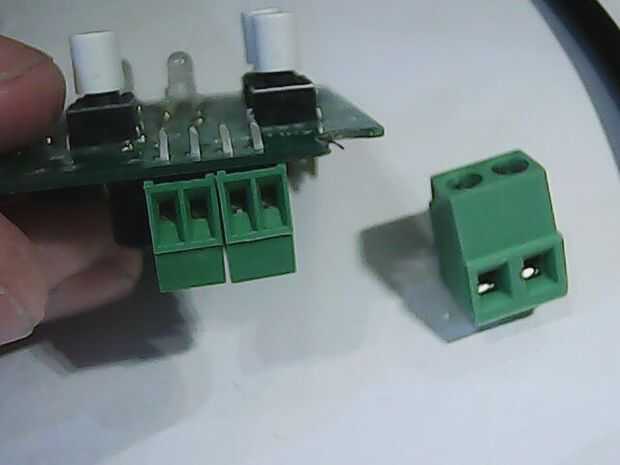

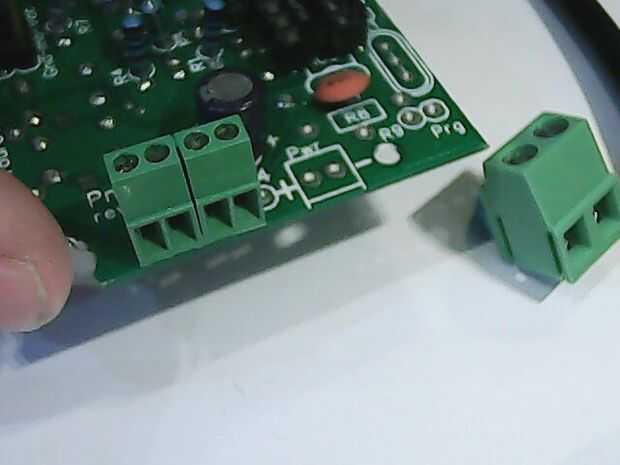

Si examina las tres últimas fotos, se puede ver que estos conectores son idénticos a sus primos más grandes - tienen pines en línea, son apilables y utilizar un tornillo en la parte superior para sujetar el alambre en su lugar.

Los inconvenientes que estos conectores son dos:

1. Requieren de un destornillador de joyero o gafas para funcionar. Mayoría de las personas no tiene un pequeño destornillador.
2. Son un poco caros en comparación con los más grandes.

A pesar de estos dos inconvenientes, no se puede superar la ventaja del tamaño o el hecho de que son una gota en el reemplazo de una fila de encabezados. También puede comprar estos en Digikey. Aquí están algunos números de parte:

• 2-pin: A98333-ND
• 3-pin: A98334-ND
• 4-pin: A98335-ND
• 6-pin: A98337-ND

Últimos Comentarios
Ambos de estos terminales vienen en otras configuraciones de pin, así, así que revisa las páginas de Digikey para lo que necesites.

Tengo Diptrace huellas para los terminales de resorte, así que si usa Diptrace y desea una copia de estas huellas, hágamelo saber y voy a intentar publicar en mi sitio web.
