Paso 1: partes
Estas son las piezas que utilicé y algunas fuentes posibles para ellos:
-Plástico superior e inferior 12 "x 12" - usé claro policarbonato para evitar el agrietarse mientras que me Taladre los orificios, pero una corte versión (el archivo está en ese paso) utilizando acrílico está probablemente bien. También es capaz de perforar el acrílico si tiene cuidado. Vieron de 3/16" y 1/4 plástico grueso y decidido que el 1/4" flex menos puesto que se apoya en las esquinas, y hay algo de tensión en cada columna.
-Una base de madera o plástico si haces tres capas. Usé 1/8 planchas de madera. También 12 "x 12".

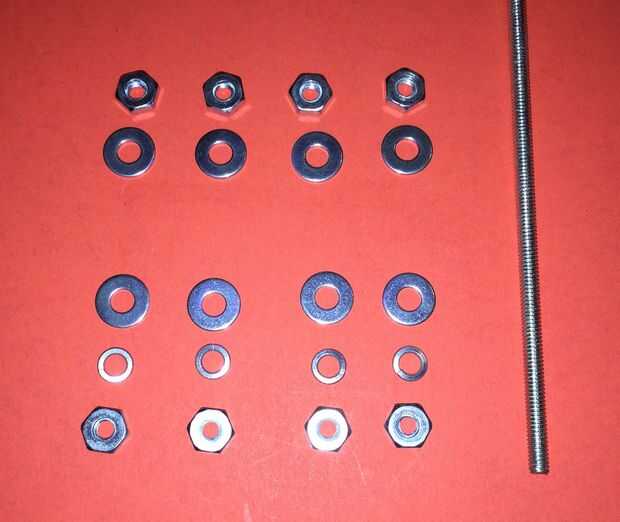

-Tirante para sostener las placas aparte. Utilicé dos 36" #8-32 varillas roscadas, y parecía justo lo bastante fuerte como para sostener las placas aparte sin ser demasiado intrusivo. No usar barras de diámetro más pequeño, pero más grandes probablemente trabajaría bien.
-#8-32 tuercas (8 por capa), arandelas (8 por capa) y split bloqueo arandelas (4 por capa).

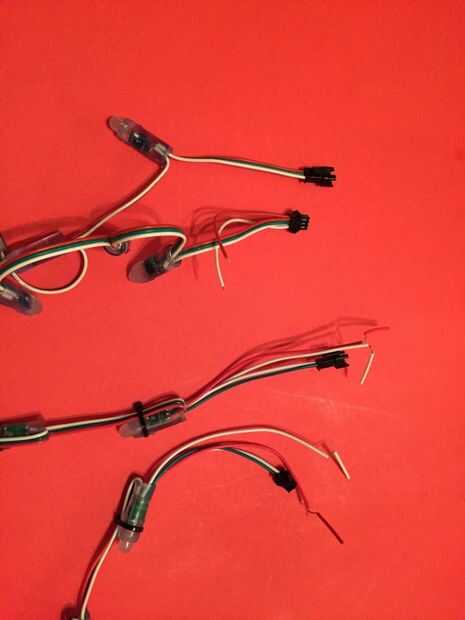

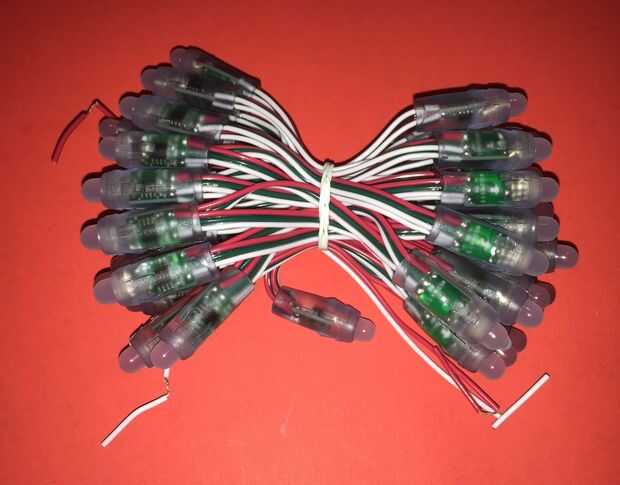

-LED - WS2811 hebras. Consulte las notas sobre el paso de LED. No existe ningún estándar de los conectores, así que tuve que cambiar en una sola hebra. Los más fáciles de usar son las que tienen tres conectores (+ 5, Gnd y datos), en comparación con los dos conectores que sólo llevan los datos y la tierra. Los tres hilos que permiten simplemente conectan los filamentos de extremo a extremo. Lo que busca es tener los mismos conectores de género en cada filamento, que debe estar bien si usted les pide todo desde un solo lugar. El controlador IR traté tenía un enchufe de tres clavijas en él así que los hilos fácil tenían un enchufe de tres clavijas en la entrada y un enchufe de tres clavijas en el lado de salida. También puede usar WS2801 filamentos con Arduino, pero el controlador que utiliza sólo funciona con los filamentos WS2811.

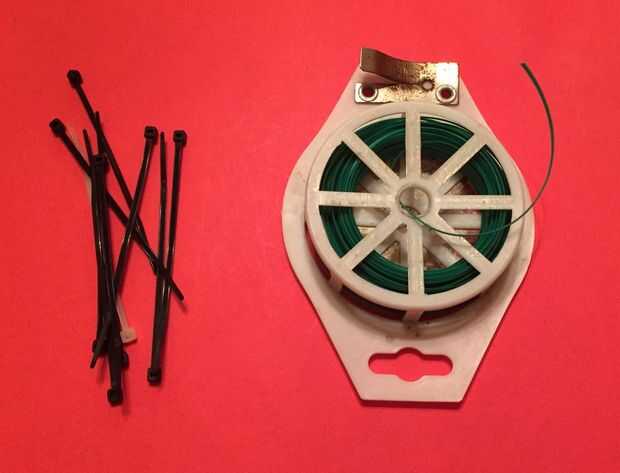

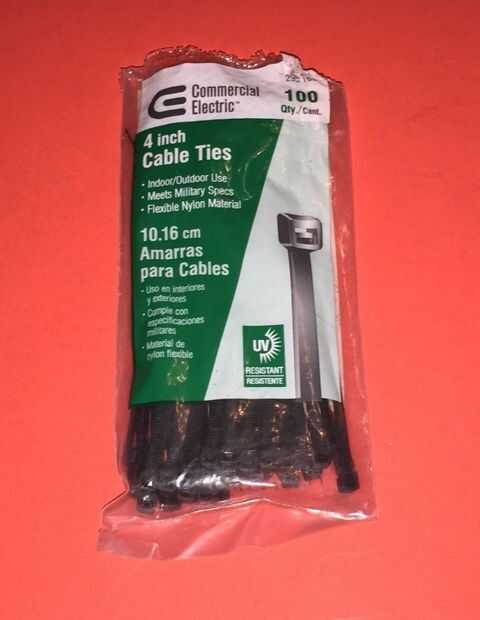

-zip ties - 4 negro "más. Necesita unos cuantos tienes LEDs. No todos los LEDs necesitan uno, pero algunos tendrán que ser renovado, por lo que unos pocos extra es una buena idea.
-Lazos torcedura - utilicé un carrete de lazos de torcedura de jardín. Usaba unos verdes, pero negro puede ser bueno. Cable (cobre, etc.) sería bueno también.
- Regulador del IR o un Arduino Uno + conectores (ver el paso de control para obtener más información)
-Un adaptador de pared 5v - tenía una amp 10 uno, que es probablemente mayor que la necesaria para el 125, que en conjunto tienen una corriente teórica máxima de 7.5 amperios (ver el paso de LED).
