Paso 5: Diseño de circuito (segundo intento)
Después de mi primer intento no funcionó hacia fuera, decidí que tenía 2 posibles soluciones. Tampoco pude hacer un reemplazo para este específico acondicionador de aire, o hacer algo más universal que podría utilizar en otras unidades de aire acondicionado. Inicialmente, sólo pretende actualizar esta unidad, pero luego pensé en lo útil sería si fuese más universal.
Finalmente acabó cuarto y tuvo que separar los dos proyectos. Ahora tengo 2 proyecto tablas y un montón de espacio para trabajar.

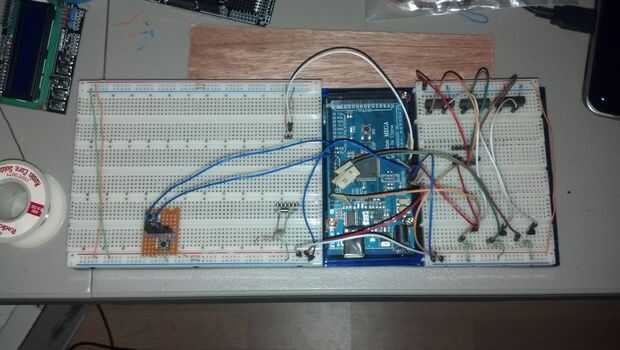

Conecté el termistor hasta la placa y analizó la salida. Con el monitor serial en el IDE de Arduino, pude ver cómo la temperatura cambia como que el termistor en mi mano. Usé un medidor de temperatura láser para verificar la temperatura de mis lecturas y todo era justo.

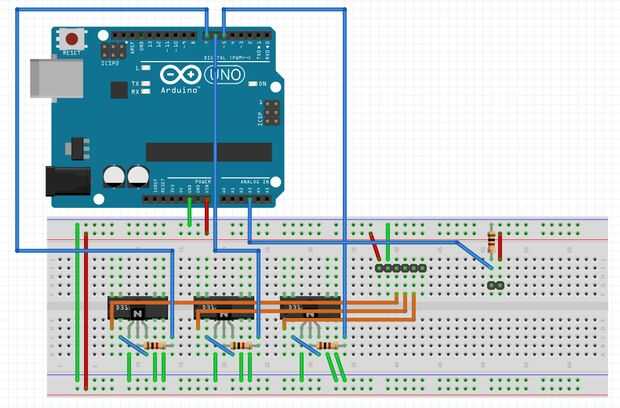

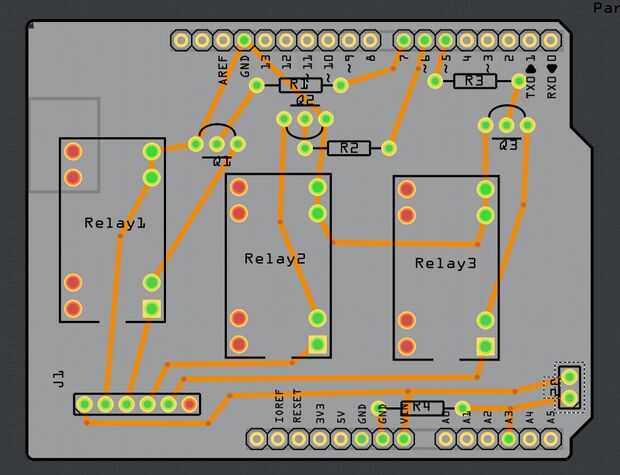

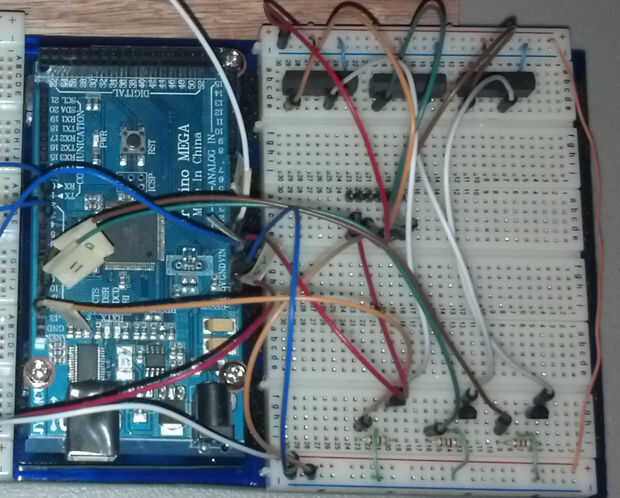

En el controlador de OEM, los pines de I/O del microcontrolador fueron conectados directamente a los cables de relé. Estoy seguro de que podría conseguir lejos con esto, pero más tutoriales de relé explican que esto es una mala práctica y acortará la vida del microcontrolador. Originalmente, sólo iba a usar transistores NPN, pero era difícil de encontrar una solución que lo que quería. No estoy completamente seguro de la disposición en la placa de relé, y aunque era, quiero hacer este diseño universal que pueda utilizar en otros modelos de aire acondicionado. Decidí usar transistores NPN y algunos agradables los relés reed encontré en Jameco. Este tipo de relé incluye una bobina pequeña supresión de diodo, por lo que debería ser capaz de salir sin un diodo volante externo. Este es un tutorial bastante bueno para los transistores y relés.
http://Playground.Arduino.CC/uploads/Learning/relays.pdf
