Nintendo juego Boy Color potencia interruptor recambio (1 / 2 paso)

Paso 1:

Usted coloque el interruptor de una Game Boy advance o un SP al revés hacia abajo. (Sólo he probado el interruptor de SP, pero tienen el mismo aspecto). Si se intenta colocar la forma normal el brazo no alcanzará el deslizador.

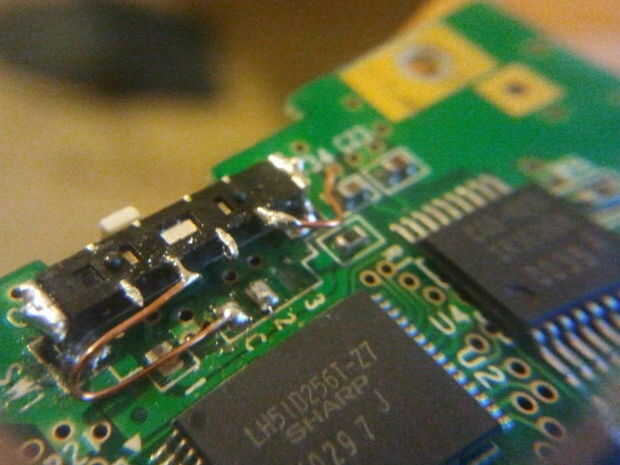

Soldadura se agrega a los pads de la placa base y los extremos cortos del cuerpo del interruptor. La soldadura es un poco más hacia fuera que el interruptor original. Esto se hace para que el brazo de ajuste en la botella de plástico sobre el caso. Entonces puente de lo que ahora es pin 1 en el interruptor con el cojín 3 en la placa base y el pin 3 en el interruptor con el botón marcado con "C".

En mi caso pad 3 salió cuando yo desoldar el interruptor original. Bajar el interruptor sin romper nada, es realmente muy difícil y si no tiene cuidado esas pastillas se desprenderá. En vez de almohadilla 3 usé una fuente de voltaje en el otro lado del PCB. Por ello, en la foto de arriba, pin 1 del interruptor no se conecta a cojín 3 como he mencionado debe ser. Si 3 es intacto, utiliza.
