NI Maschine - pista de reparación PCB después de cambio de puerto USB dodgey (2 / 2 paso)

Paso 2: método

1. limpiar la zona con alcohol isopropílico y la lupa en la estación de soldadura para identificar cual de las 4 huellas principales que van desde los puertos USB 4 terminales para varios chips de la placa base si está dañado. Podría ser más de uno de ellos. Hay 3 huellas en la parte superior y 1 en la parte inferior del tablero.

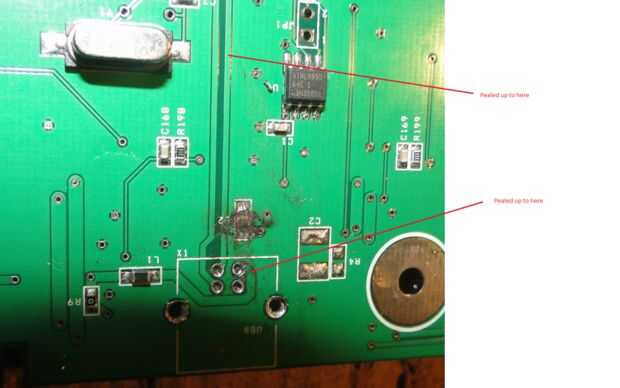

** Ver imagen de mi PCB dañado pistas **

2. cortar la sección dañada del rastro con el cuchillo.

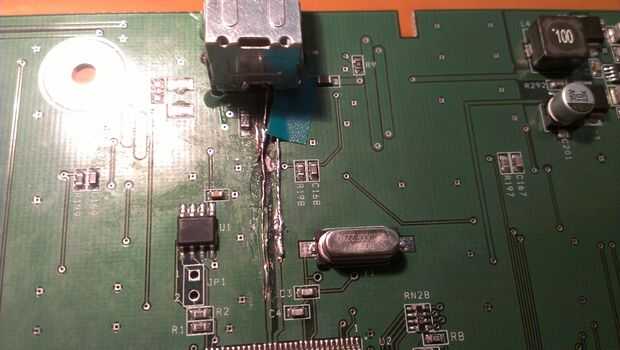

3. corte un rectángulo muy pequeño de papel de lija y doblar por la mitad para que tenga una superficie muy pequeña de papel de lija. Usando la lupa para ver lo que su hacer, la capa verde de la pista para exponer algunos limpia cobre soldar sobre la arena.
4. tira un hilo exponiendo la longitud requerida del alambre de cobre y 2 separados de los filamentos. Les tuerza y derretir algunos soldadura arriba y abajo de la longitud de ellas para sellar como un alambre. Gracias a este chico para que la punta!
5. Ponga una pequeña gota de soldadura en la sección expuesta de la pista y mantenga el calor en él temporalmente hasta los bonos de soldadura muy bien con la pista. Quitar la soldadura sobrante.
6. ahora puede soldar a cable de parche en su sitio. Tuve que hacer esto con 3 de las 4 huellas y logró que finalmente trabajando sólidamente! Ver cómo chunga mina pero funciona bien! Este fue mi primer intento así que era ensayo y error (y un montón de googlear) pero trabajó un convite!
