Nextion proyecto de Arduino: Cony loca Whac-A-Mole juego (1 / 2 paso)

Paso 1: Archivo de proyecto de construcción del paso a paso

Para hacer Nextion pantalla Mostrar el juego, lo primero que debemos hacer es diseñar un archivo HMI en el software relacionado llamado Editor de Nextion. Este editor le permite diseñar sus interfaces deseadas, con el cual puede agregar fotos, fuentes, componentes para diversas funciones. Y usted puede diseñar interfaces como más quieras. Los componentes incluyen: barra de progreso, cultivo, hotspot, calibre, forma de onda, slider, variable, texto, número, fotos, etc.. Puede establecer los códigos y propiedades de cada componente.

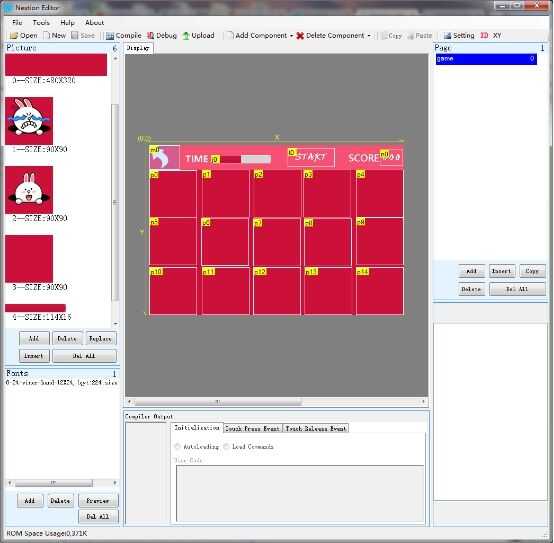

Ahora vamos a empezar. Abra el editor. Porque el tamaño de mi nextion es de 3.5'', crear un nuevo archivo de proyecto de la HMI (solución 480 * 320 y elegir mostrar dirección horizontal). Este es un juego simple. Así que solo basta con una sola interfaz, para crear una página, cambiar el nombre a "juego". Las imágenes deben ser previamente PS, y debemos tener en cuenta el tamaño de cada imagen, en caso de que son demasiado grandes o demasiado pequeños. Tras esto, añadir en la librería de imágenes. También necesitamos crear un tipo de letra, hay muchas muchas fuentes para elegir, aquí elijo viner mano de 24'. Dos recordatorios para usted, la fuente no debe ser demasiado grande, en el caso de la componente tamaño no que grande bastante. Y el nombre no debe tener espacios.
Luego agregar los componentes uno por uno. Diferentes componentes tienen propiedades diferentes para configurar. Hay muchas propiedades, si descargar un editor de nextion y abre un archivo de HMI, se puede ver claramente. Por supuesto, existen códigos para algunos componentes. Contacto prensa evento se ejecuta cuando presionas la pantalla, toque lanzamiento evento se ejecuta cuando se suelta la uña del dedo de la pantalla. Si estás interesado en aprender más acerca de los datos que se puede visitar la Página de la wiki aquí.

Después de terminar de editar el proyecto HMI, podemos compilar y depurar en el simulador para ver el efecto. Este simulador nos ayudará a solucionar problemas. Si todo está bien, guarde este archivo HMI y subirlo a Nextion pantalla. Conecte la Foca (módulo FTDI) al PC con un cable USB. Y Nextion pantalla con Foca mediante un cable de 4 pines grove. Un recordatorio más, tenga cuidado, no conexiones equivocadas. Como usted puede encontrar las conexiones siguientes:

Foca (USB - TTL)---Nextion pantalla

5V---5V

TIERRA---GND

TX---RX

RX---TX
