Paso 7: Cableado y pegado
La primera cosa a hacer es añadir algunos cables a la sección de potencia y el interruptor. Los cables que he usado fueron reciclados desde el cable que viene con el controlador. En el interior hay 5 cables incluyendo uno rojo y negro que usé para conectar la placa de circuito.
Pasos:
1. Añadir un cable rojo al terminal positivo y negro al negativo. Si no está seguro de que uno es positivo y negativo, entonces sólo echar un vistazo a la sección de batería de la luz de la bici y fósforo-para arriba los terminales a los separadores de batería de la luz.

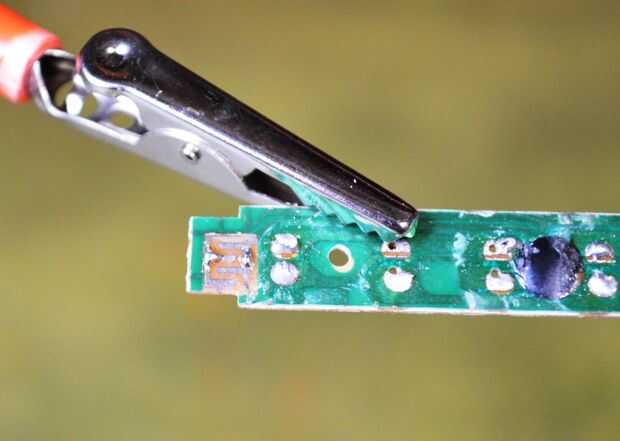

2. a continuación agregue una pequeña cantidad de soldadura a la sección de conmutador. Esta es probablemente la broca más complicada así que tómate tu tiempo y ve lento. Si usted toma un vistazo a la sección de interruptor, puedes ver que se compone de 2 juegos de marcadores de metal que se fijan en la placa de circuito. Cuando ambos se tocan, completa el circuito y encenderán las luces. Lo que tienes que hacer es conectar un cable a cada uno de los marcadores que podemos llevar el interruptor del tablero de circuito y en una táctil que será cableada hasta más tarde.

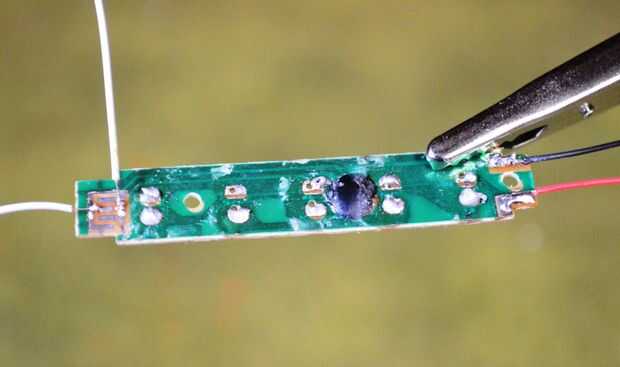

Añadir un par de cables a los electrodos de soldadura.

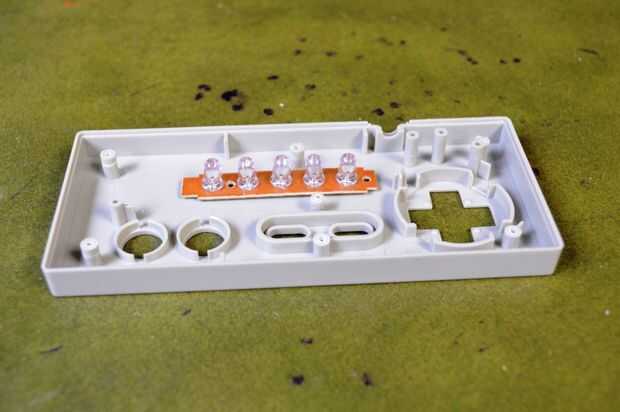

3. Recorte las patas del LED y empezar a soldar los cables a cada uno. Recuerde usar rojo para el positivo y negro para las patas negativas.
4. soldar los cables de los LEDs a los montes de la soldadura en el circuito luz de bicicleta. Otra vez asegurándose de que las polaridades estén bien.
5. una vez que todos los cables se sueldan, es tiempo para probar. Añadir algunas baterías y toque los 2 cables juntos desde el interruptor. El LED debe venir uno. Si alguno no entonces usted podría encontrar ha sido mal conectado. Soldadura de las Naciones Unidas e inténtelo de nuevo.

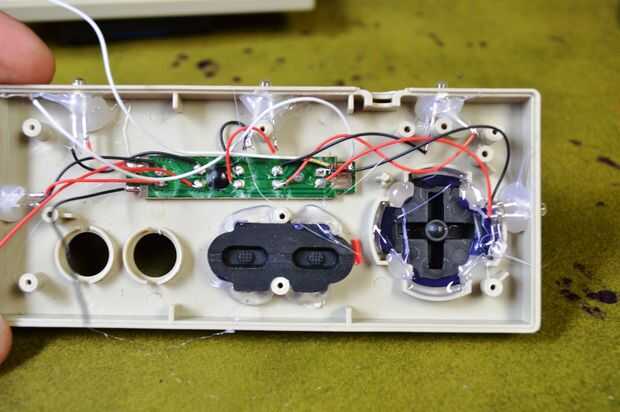

6. por último, como se puede ver, pegué en su lugar el D pad y los botones start/select. No tengo que hacer esto al final como que substituyó la placa de circuito del controlador.
