NES de Bluetooth controlador Mod (5 / 6 paso)

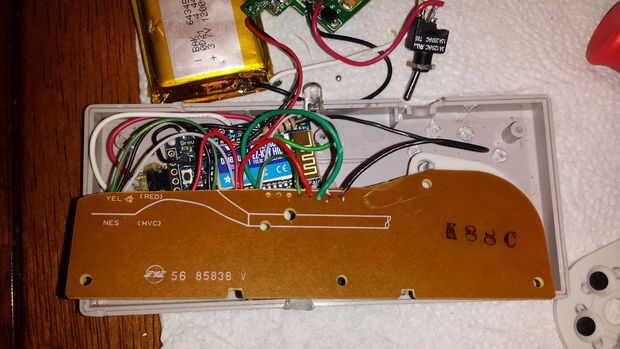

Paso 5: cableado

Si desea cablear las entradas así que clasificará a los botones de encima de ella sería:

Controlador EZ-Key Mapping:
GND-L a tierra EZ-Key
Derecho a la #3
Izquierda a #2
Hasta #1
A #0
Empezar a #4
Seleccione al #5
B a #6
A #7

El interruptor romperá el cable positivo o negativo que va desde el circuito de carga a la batería por lo que no estamos desperdiciando energía cuando está apagado.

Mantenga sus cortos que no hay mucho espacio en el caso de los cables.
