Paso 7: montaje

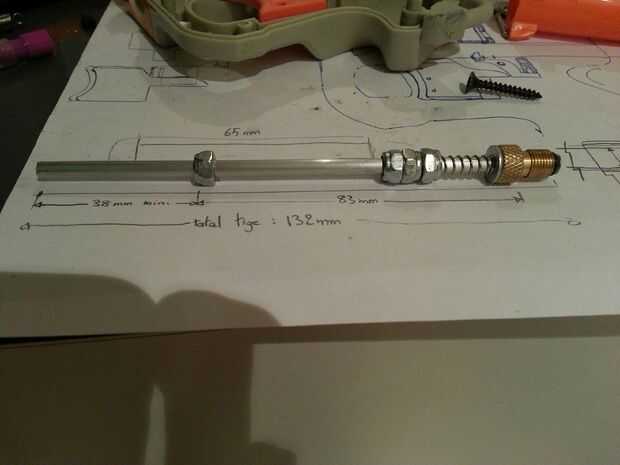

la tuerca de la izquierda se utiliza para fijar la parte móvil del canon frontal (parte naranja). Encontré que 83 mm desde la parte púrpura es una buena distancia. otras distancias no son tan importantes (la longitud total de tubo, aunque no iría bajo 120, compresión de la primavera etc..) o

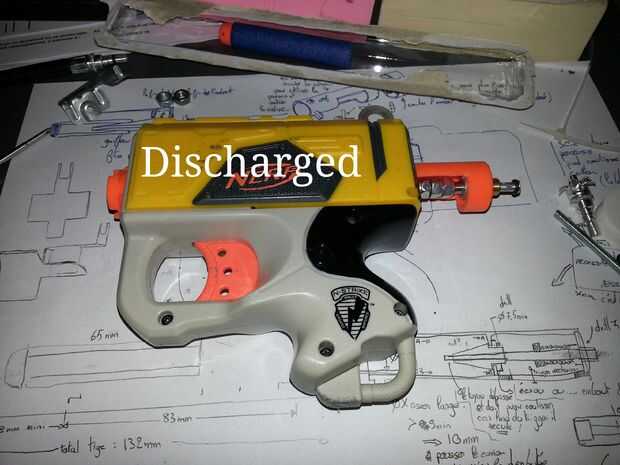

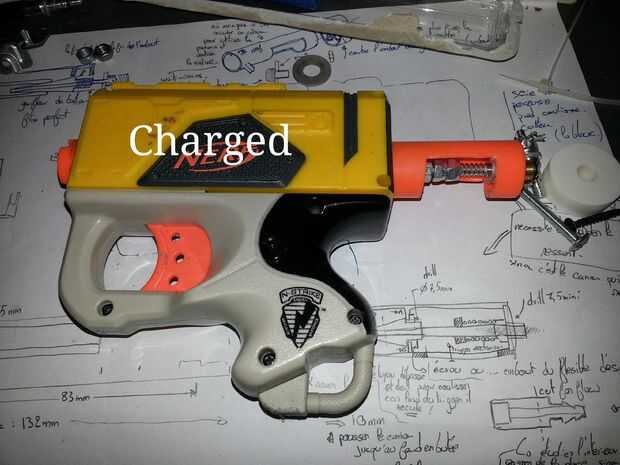

He puesto 2nuts para bloquear la primavera porque el mecanismo de disparo hará el verde parte afectados las tuercas (ejem) y puede moverse.
Lo que hice después de tomar las fotos es hacer una pila de tuercas de parada automática de los de la derecha a la de la izquierda así que todo está bien fijo y no puede moverse. Aquí es donde el cilindro de la parte morada que cortó en el paso anterior es útil, puede ayudar a apilar para arriba las tuercas si no tienes suficiente (y sin necesidad de van más allá de 6 tuercas de parada automática, son lo suficientemente fuertes.)
Nota: puedes ver he cortado el canon trasero pero eso es desde un dispositivo anterior. como se puede ver mejor.
#Assembly

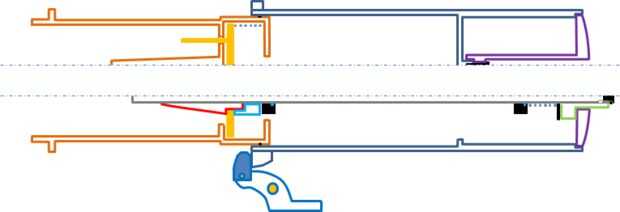

1. Tome la pieza azul oscurezca.
2. Inserte la válvula + frutos secos (cuadro 2) de la parte frontal de la canon.
3. Inserte el canon frontal con el rojo y la luz azul parte ya montado.
La inserción dentro de la pistola sí mismo es realmente complicada: tienes que poner en su lugar mientras se comprime el resorte exterior. me tomó 1 hora.
