NeoPixel reloj con escudo de botón de Internet SparkCore (5 / 10 paso)

Paso 5: Realizar el embutido para sostener el escudo y perfboard juntos

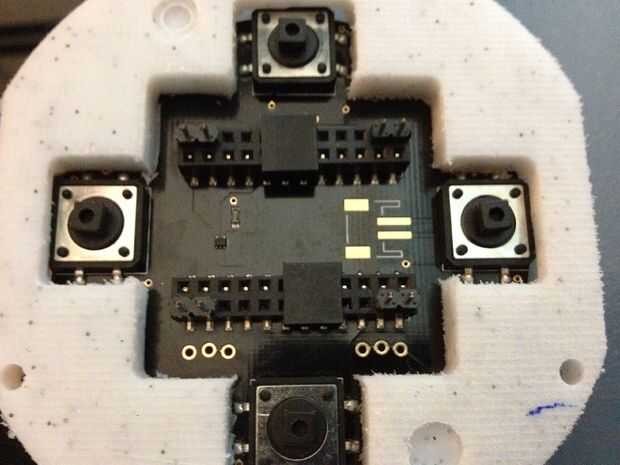

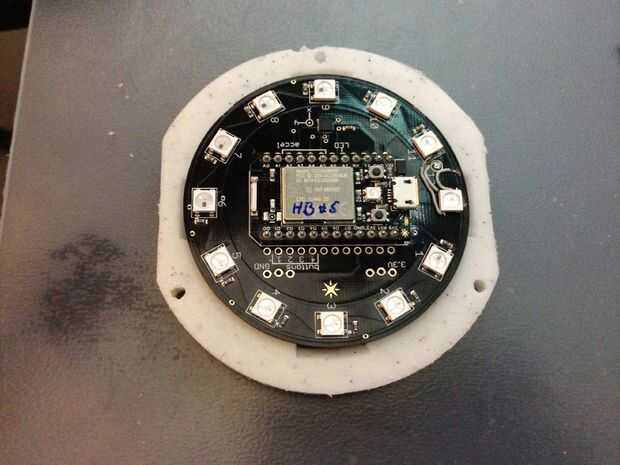

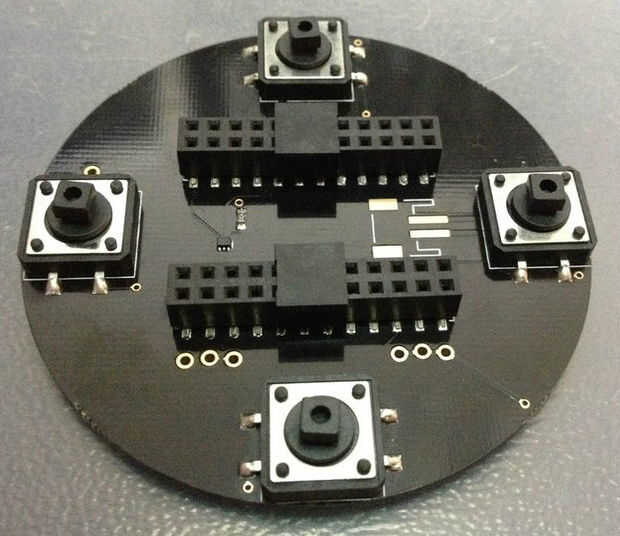

Como el escudo botón de Internet sin agujeros para tornillos, solía la parte posterior del conector del encabezado en el escudo mantenga un perfboard con la incertidumbre de embutido. El forro interior tuvo que ser hecho cuidadosamente, por lo que se colocaba el escudo en el centro de la carcasa del reloj. Como un bono adicional, las patas de la cabecera en el perfboard facilitan después de la soldadura en el cable USB para la alimentación.

Este embutido se podía hacer de una variedad de materiales y con diferentes métodos. No se verá fuera de la caja, por el color de la material´s no es importante.

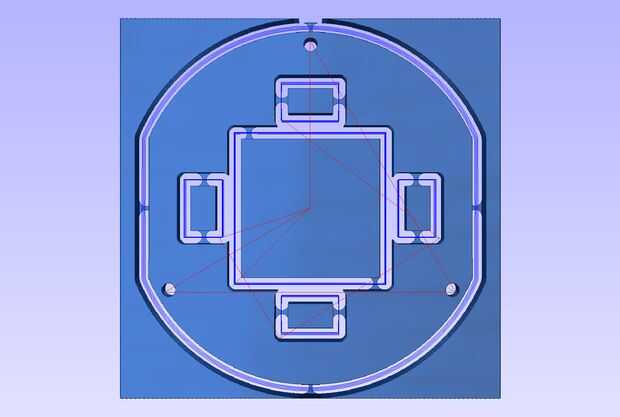

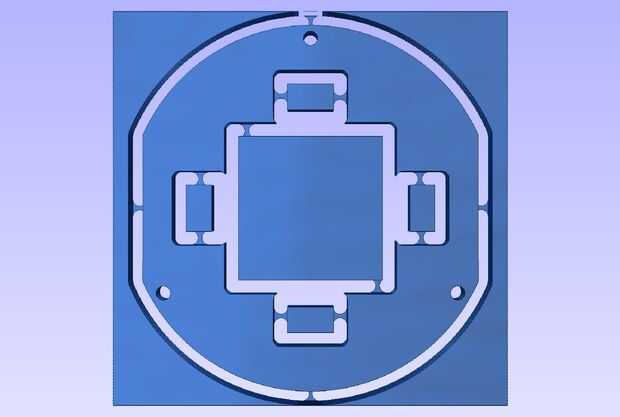

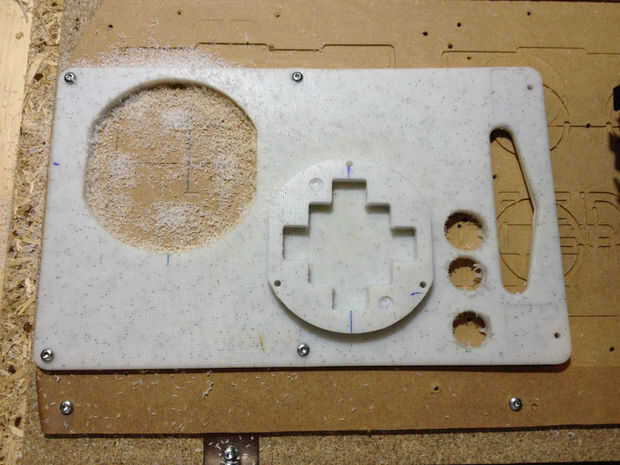

Como impresora 3D de nuestro espacio de Hacker no es accesible por el momento, utilicé mi molino de Shapeoko CNC para cortar un pedazo de viejo 7mm HDPE tabla de cortar. Material suave es ideal para atornillar los tornillos de madera en, y estaba bastante contento con el polietileno de alta densidad para este propósito.

Si no tienes acceso a cualquiera de las herramientas CNC, usted puede simplemente imprimir en papel el archivo del reloj-2.eps incluidas aquí y utilice como plantilla para una sierra de calar.
