Paso 3: Medir y crear tiras de neopixel

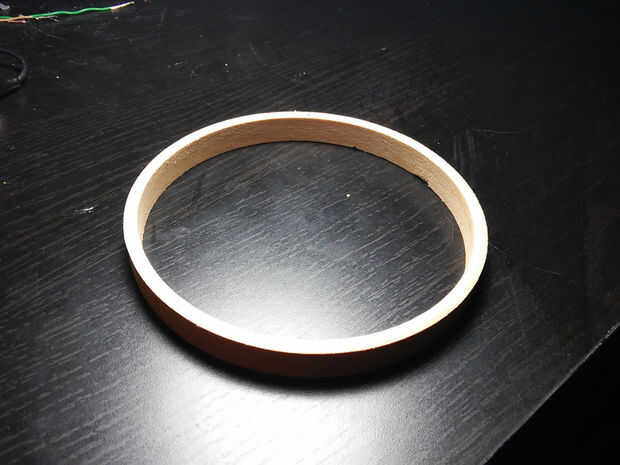

Primero coge los anillos bordado y desarmarlos. Va a utilizar
los aros interiores para el proyecto principal y los aros exteriores se utilizará más tarde para estarcir. Los aros interiores se referirán como "anillos" desde este punto.

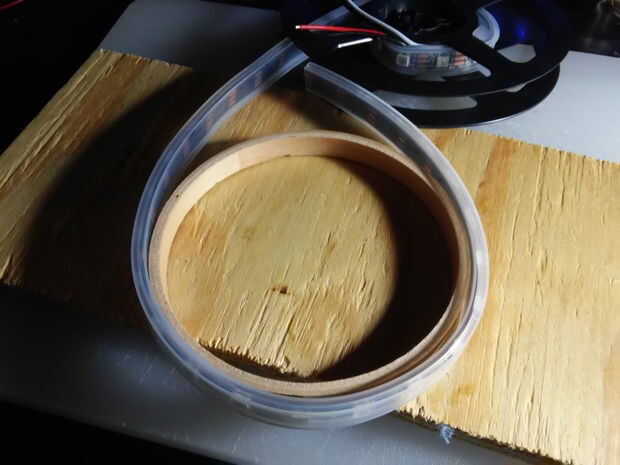

Ahora toma el neopixels y envuelva alrededor de los anillos para medir la longitud de la neopixels necesaria para este proyecto. Es necesario cortar dos tiras para cada anillo, uno para el exterior del anillo y para el interior del anillo. Usted debe ser capaz de conseguir por lo menos 18 píxeles en el aro interior y 20 píxeles en el aro exterior.
Cortar las tiras a su longitud medida. La tira interna (uno menos) debe ser desenfundada, así que retire el revestimiento plástico. Es más fácil simplemente fuera de la tapa de plástico pero no cortar la tira. La franja exterior, sin embargo, necesita ese revestimiento plástico para no quitarlo a menos que sepa lo que está haciendo.

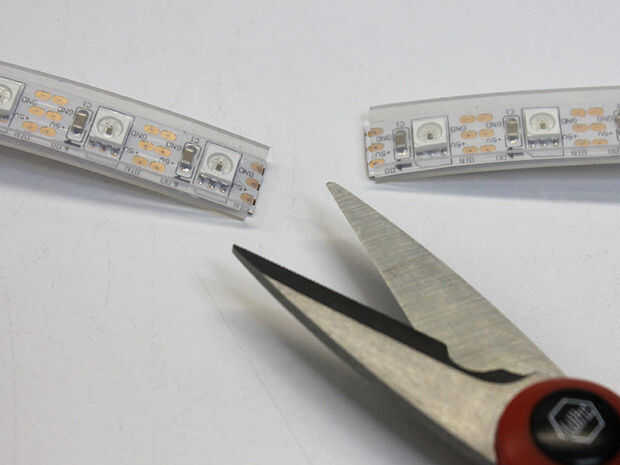

Las tiras de neopixel tienen pequeñas flechas que señalan la dirección del recorrido de la señal de datos. Así que el primer pixel puntos al siguiente. Antes de la primera pixel es el punto de contacto cobre a donde se deben soldar los cables. Ver la imagen de abajo como las tiras se cortan en los puntos de contacto. Esto es donde usted debe cortar la tira. Las tiras vienen siempre con una serie de gruesos cables para conectar a otros dispositivos. Estos cables son demasiado gruesos para trabajar aquí, y el revestimiento es demasiado grueso desde el principio. Así que siga el ejemplo de arriba y cortar la tira a partir después del primer píxel o dos. `
Tomar las tiras y soldar un cable de baja tensión a cada punto de contacto. Te aconsejo que hagas la longitud de cada alambre por lo menos 2 pies para comenzar con. Esto le dará un montón de espacio de maniobra más tarde. Tendrá que recortar algunos de la envoltura plástica para la tira exterior para conectar los cables.
Te recomiendo que utilizar los cables del mismo color para todos los 5v (positivo) puntos de contacto y otro color para todos los tierra (negativo) puntos de contacto en todos cuatro tiras de neopixel. Los cables de datos, sin embargo, deben ser todos los diferentes colores como se llama el programa para 3 tiras de diferente software. Por lo que dos de los cables de datos se unirán como uno, y los otros dos cables son independientes. el uso coordinado de colores de cable mucho le ayudará más adelante.
