Navidad terrario nighlight (4 / 6 paso)

Paso 4: El sistema eléctrico

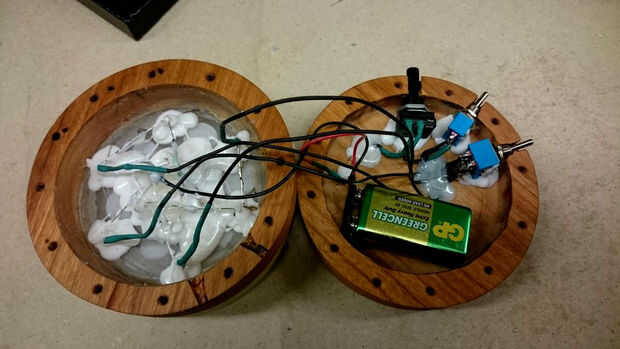

Este paso fue el más difícil para mí. Montaje de todos los componentes en el espacio de tan estrecha era una verdadera molestia. Como se puede ver también resultó bastante desordenado. Si yo pude hacer esta parte otra vez sin duda intentaría hacer más agradable.

Mi lámpara tiene cuatro colores diferentes y una función para ajustar el brillo.

La Asamblea es bastante recta hacia adelante si sabes lo que haces. Algunos tardará tiempo asi que tengan paciencia!

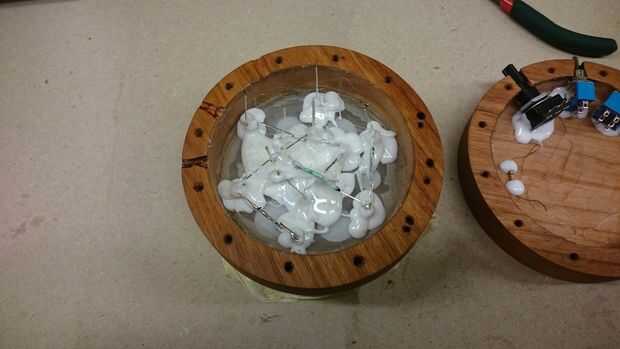

Ahora el verdadero desafío es encajar 12 lámparas de allí. He decidido separar el círculo con seis líneas (60 deagrees unos de otros) y poner dos LEDs en cada línea. Taladré agujeros que tenía el mismo tamaño que los LEDs.

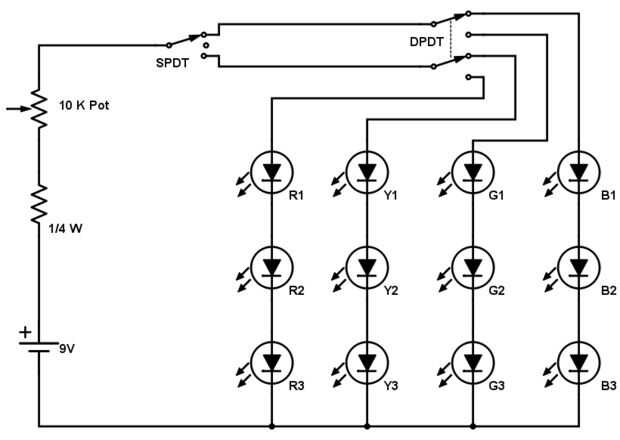

Hice un esquema con una herramienta de dibujo esquemática online gratis ( http://www.digikey.com/schemeit/ ). El esquema es el mismo para usted si usted usa el mismo LED (2, 2V 100mA). Aunque si decides utilizar otra cosa necesita calcular la resistencia valores de se. Hay muchas calculadoras para en el internet. Había usado este ( http://ledcalc.com/#calc ). Ya que no tengo resistencia de 27 ohm en mano decidí ir con resistencia de 33 ohm. Resistencia con valor mayor puede utilizarse aunque esto hará que las luces del pedacito más oscuro. Va con menor resistencia es una mala idea ya que se quemará el LED hacia fuera mucho más rápido.

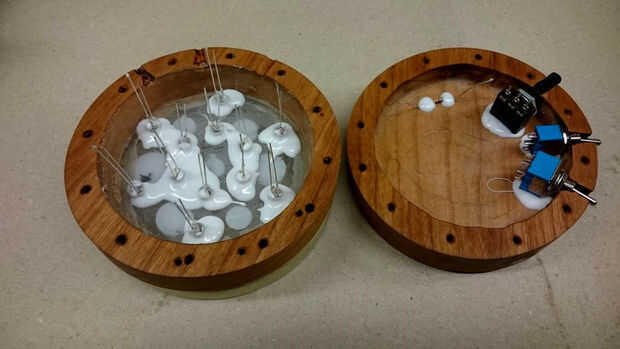

Si funciona es tiempo para trabajar en los interruptores. He tratado de ocultarlos lo más posible porque se ven poco voluminoso. He hecho pequeñas aberturas para ambos de los interruptores, así como el potenciómetro. Usé el taladro pequeño y dremel para eso.

Tiro doble unipolar (SPDT) interruptor de cambios entre colores fríos y colores cálidos. Es importante que uno que tiene 3 posiciones diferentes - así que son capaces de apagar la luz ;) Interruptores DPDT entre colores en ambos grupos.
