Muy barato lijado la máquina de madera de una amoladora angular (4 / 6 paso)

Paso 4: Montaje de la amoladora angular

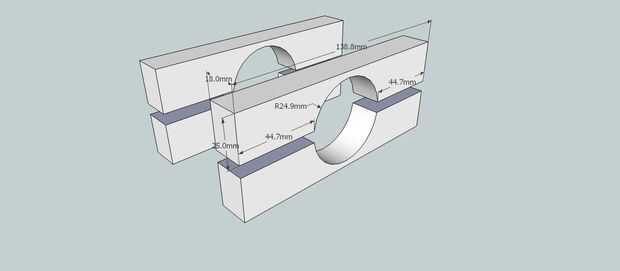

El siguiente paso es hacer y fijar los bloques de Pilar. Tenga en cuenta, tuve que cambiar las dimensiones de los bloques como calcularon mal el agujero necesario para sujetar la amoladora, utilicé un cortador del agujero 75mm, la anchura y la profundidad de los bloques eran convenientes aumentó.

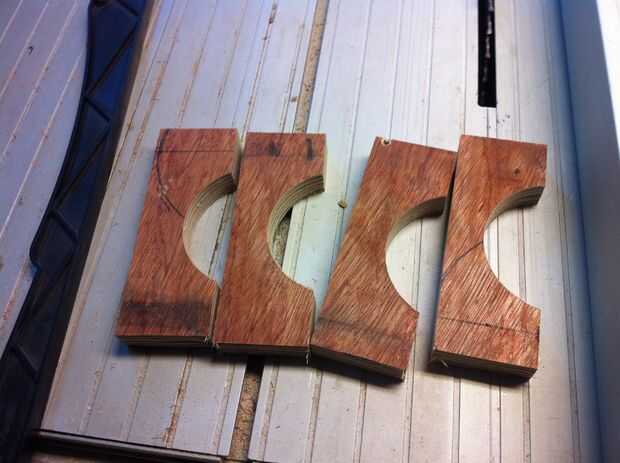

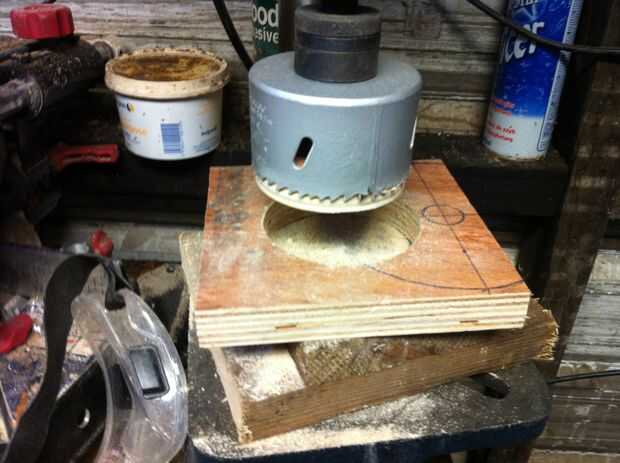

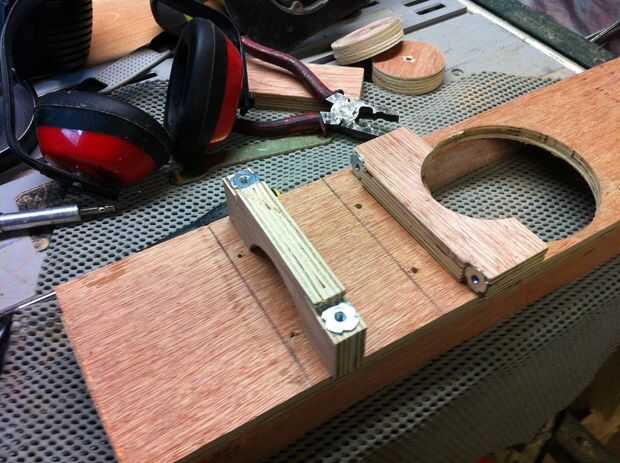

Por lo que el uso de algunas capas de 18mm de chatarra robaban de la papelera de madera corté un agujero 75mm en el centro del bloque (dos veces). Una vez que el orificio fue cortado, los bloques fueron cortados por la mitad en la sierra, dando dos sistemas de mitades. Las dos mitades que se montarían en el tablero inferior habían mordisqueado un poco fuera de la parte inferior aceptado las tuercas M5 Tee. (Esto no habría sido necesario había podido fuente algunos M5 avellanados pernos para recorrer todo el conjunto y entonces perforado a través de arriba hacia abajo para que la barra roscada recorrer. Los bloques de Pilar luego atornillados y pegados al tablero inferior a una distancia conveniente para sujetar la amoladora angular. Las fotografías muestran esta mejor que mi Descripción. La barra roscada M5 entonces fue atornillada a través de los bloques dispuestos a aceptar la amoladora y luego la parte superior bloques. Tuercas mariposa mantendría la amoladora seguro pero fácilmente extraíble. Un tapper grande del uno mismo fue montado en la parte posterior para permitir a la amoladora ajustar para el ángulo.
