MusicTank Mk. III (6 / 7 paso)

Paso 6: Lo cableado todo

comencé por cableado de la connections(+) positiva para el lado del interruptor pesado esto incluye las conexiones positivas de todos los componentes:

1) amplificador de
2) luz de estado
3) inversor de

Después de que estos estén conectados y apretados aislar con cinta líquida
Conecte el otro lado del interruptor para el interruptor de circuito de 50 amperios 8 AWG w ire (debe ser pre - corte y el anillo de terminales deben conectarse antes de conectarlos de alambre)

Siguiente cconecte todas las conexiones negativo (-) al terminal negativo (-) de la batería

-Amplificador
-Luz estado
-Inversor
-Batería bien *
-Controlador de carga solar **

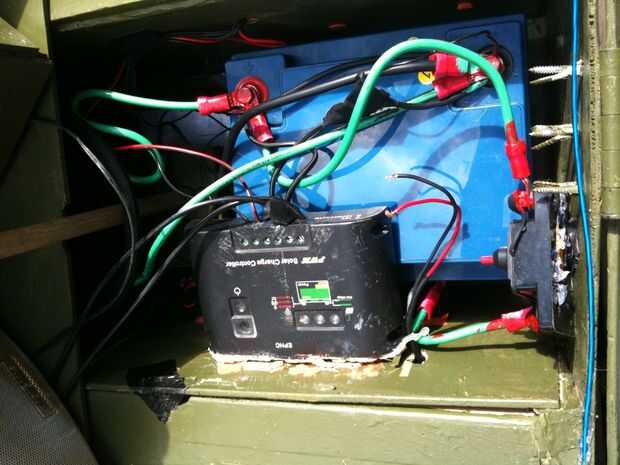

* Añadir un extra de 8 cables AWG con terminales de anillo conectados al lado negativo [ver imagen] este cable que se arrastra es la conexión (-) batería bien. Este cable debe ser de 8" o así puede ser serpenteaba para adaptarse.  Se conectará a la batería secundaria en el pozo

** también envolver 14 AWG o cable 12 AWG en el terminal y conecte el otro extremo a la terminal (-) de la ranura de la batería en el controlador de carga Solar

El último cable a conectar estará listo el sistema, estas son las conexiones al terminal positivo de la batería.
listo esto conectando algunos cables AWG 8 desde el interruptor a (+) terminal positivo de la batería.

* Añadir un extra de 8 cables AWG con terminales de anillo conectado al lado positivo, este cable que se arrastra se conectará a la batería secundaria en el pozo.

** También envolver 14 AWG o cable 12 AWG en el terminal y conecte el otro extremo (+) terminal de la ranura de la batería en el controlador de carga Solar

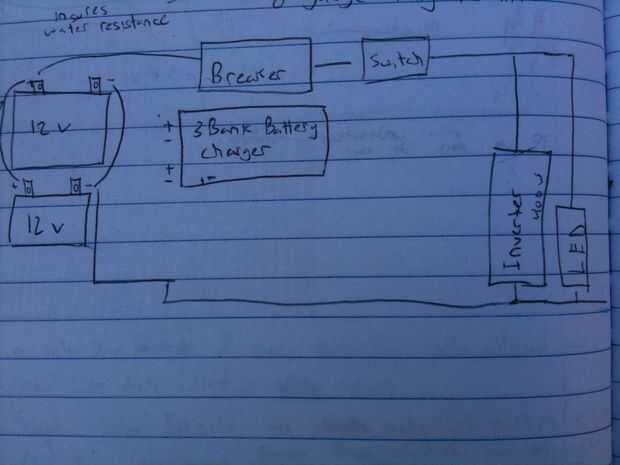

La primera imagen es un diagrama de los circuitos

Conectar la batería secundaria, girando por los que se arrastra cables AWG 8 a sus respectivas terminales (si elige no conectarse una batería secundaria Cinta fuera el cable que se arrastra caliente
