Musicator con USB (6 / 7 paso)

Paso 6: Variaciones 2

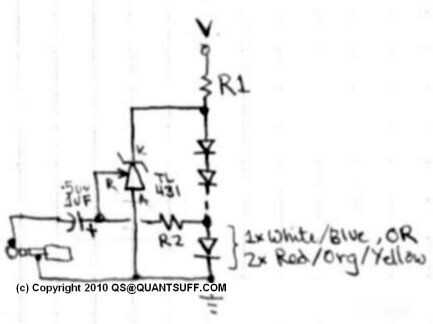

Con algunos cambios menores, nuestro circuito se puede adaptar a otras tensiones. Porque todos los LED son de serie, se puede todos controlar por el LM431 controlando el último LED de la cadena.

Cálculos básicos:
E = 0.9 * (V-1)
e = 3 para blanco, azul, rosa, violeta o verde
e = 2 para el rojo, naranja, amarillo o verde amarillo
Resta e de cada LED de E hasta cerca de 0. Esta es la combinación más eficiente para una tensión de alimentación dada.

R1 = 50-100 ohmios (brillo)
R2 = 10k - 47k-ohmios (sensibilidad)
C = 0.5 - 1uF. Lado positivo hacia el TL431. Conectar el lado negativo a la extremidad (canal izquierdo) o el primer anillo (derecha) de un enchufe de la estereofonia.
