Música retro unidad (3 / 7 paso)

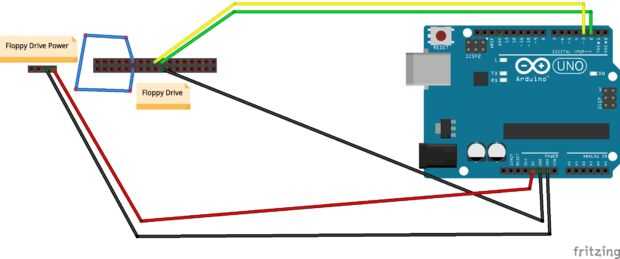

Paso 3: cableado

El cableado es muy simple. Conector de tierra de Arduino va al pin 3 de la energía de la unidad de entrada, pin de 5V de Arduino el al pin 4 del conector de alimentación de la unidad, pin 11 del conector de datos de la unidad al pin 12 del conector de datos de la unidad, el pin 2 de salida digital de Arduino al pin 20 del conector de datos de la unidad, el pin 3 de salida digital de Arduino al pin 18 del conector de datos de la unidad de , y el pin 19 del conector de datos de la unidad va al conector de tierra de Arduino.
