Paso 2: diseño!
Pasé por muchas ideas diferentes. Aunque no es necesario en absoluto si usted tiene acceso a software de diseño 3d puede realmente ayudar a visualizar sus diseños. También viene bien más adelante al calcular longitudes de madera (lo hace la trigonometría para usted). Hacer bocetos y pensar en muchos diversos diseños. Elegir las mejores cosas de cada diseño y tratar de combinar para hacer el mejor diseño posible.
Tomé las medidas de mi garaje y observó que tenía una esquina trasera 12' x 8' x 8' para trabajar con. Asegúrese de que mantener el tamaño de su espacio en mente al diseñar. Sería horrible que diseño una gran muralla para darse cuenta de ello no ajusta a su espacio.
Pasé por muchas revisiones de mi diseño. También ser conscientes de los materiales que va a utilizar para construir su pared. Si como yo utilizas 3/4" madera contrachapada que quiere evitar las curvas tanto como ángulos posibles y complicados hacen extremadamente difícil construcción. Después de considerar esto decidí renunciar a tener un bulto y la parte variable del ángulo de la pared. Recuerde mantenerlo tan simple como sea posible mientras sigue cumpliendo sus requerimientos. Cada característica exterior de la pared se ha apoyado de alguna manera por un marco interno. Así que tratando de mantener a grandes rostros cuadrados mientras sigue cumpliendo todos sus requerimientos de diseño es la forma más fácil de ir.

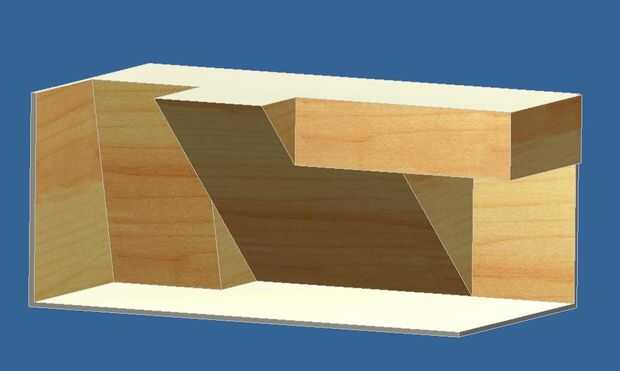

Finalmente colocó en el diseño básico a continuación. El siguiente paso fue averiguar la estructura de la estructura y cómo la pared iba a fijarse a la pared. Cuando diseño el marco y desarrollo finales dimensiones tenga sus materiales de construcción. Estaba usando 4 x 8 pies de piezas de madera contrachapada lo diseñó mi pared que 12 pies de ancho (3 hojas de madera contrachapada) y espaciados también los postes de madera en consecuencia (4 postes por la hoja de madera contrachapada, tocando piezas de madera contrachapada compartan un poste común) hacer esto ayuda a evitar que residuos de madera. Te imaginas tener que comprar una hoja extra de madera contrachapada (casi $30 por hoja!) sólo para cortar un pedazo pequeño de ella porque hiciste de la pared un pie demasiado grande.
Pensando en el futuro puede ahorrar mucho tiempo y dolores de cabeza.

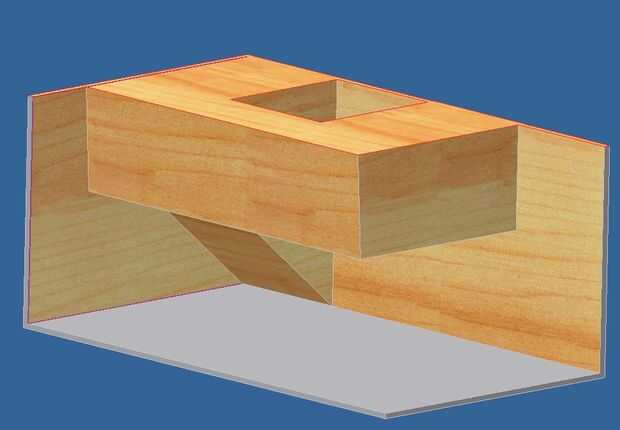

Después de un tiempo llegué al diseño del marco que se muestra en la última foto. En este punto no había diseñado la puerta para entrar en la pared pero yo sabía que sería en la pared vertical justo por encima de la proyección de 90 grados. Con este modelo de las vigas me permitió obtener una buena estimación de cuánto madera necesitaría. Todo ello en el papel, simplemente no me sentía como las matemáticas.
Como se puede ver en mi diseño básicamente todos la terminación extremos de las placas se atornillan a un 2 x4 en la parte superior. Entonces esto está atornillado por el techo a las viguetas. Yo no estaba satisfecho con esto y soy un gran fan de sobre ingeniería así que corte el panel de yeso del techo y agregar llaves directamente en los postes de madera a las vigas del techo.
La forma de que los asimientos de escalada se fijan a la madera exterior es de "piel" hay sujetadores llamados t-nuts' unido al lado opuesto de la madera contrachapada. Esencialmente el perno adjunta al lado opuesto de la madera contrachapada como la bodega. Muerden en la madera que puede empernar la sostiene a la pared sin tener a alguien al otro lado sujetando el tornillo con un par de pinzas. Tienen un 7/16" diámetro exterior y arreglé en mi madera contrachapada en una cuadrícula de 8" x 8" que me dio un total de 72 las tuercas en t por la hoja de madera contrachapada. Son prodigiosamente costosas si usted los compra en una tienda de ladrillo y mortero (creo que 35 centavos pieza) pero si fuera de línea son relativamente baratos. Mina eran 9 centavos pieza. Que terminó consiguiendo en alguna parte alrededor de 500 o menos y tuve unos cuantos extra. Mina tuvo más de una semana así que haz entregado si su compromiso a hacer una pared ahora es un buen momento para ordenarlos.
