Mural interactivo de Spacelady (1 / 2 paso)

Paso 1: Montaje de su astronauta

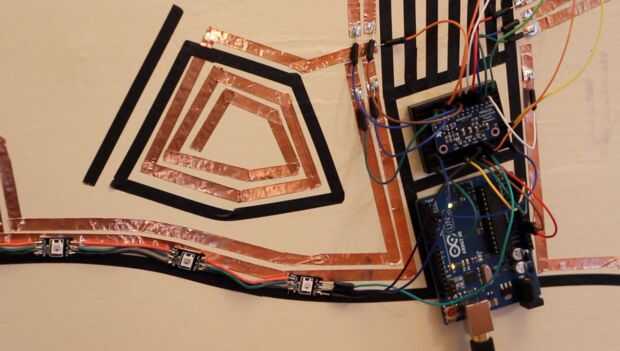

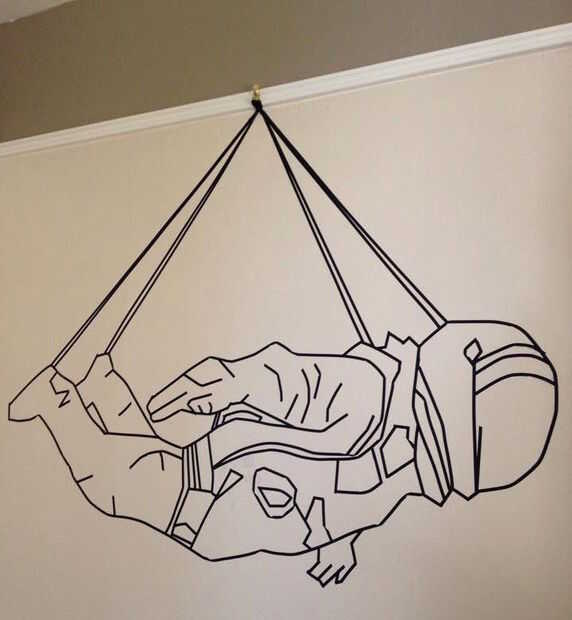

  1. Empecé haciendo un mural de cinta de enmascarar (negro) normal (un proyector viene en práctico si usted tiene acceso a uno).
  2. Usé dos clavos para sostener mi Arduino a la pared.
  3. Grabó un mini breadboard (con el sensor capacitivo) sobre Arduino.
  4. Utilicé los cables del puente para conectar el Arduino para el sensor capacitivosiguiendo este tutorial de Adafruit.
    1. 5V -> Vin
    2. GND -> Gnd
    3. SCL -> A5 (en un UNO)
    4. SDA -> A4 (en un UNO)
  5. Tengo 12 líneas de cinta de cobre procedentes 12 entradas del sensor capacitivo (0-11) que sirven como los botones.
    1. He soldado los cables de puente en los extremos de la cinta de cobre más cercana al sensor para conectar la cinta a la protoboard.
    2. Para hacer almohadillas fácilmente presionado, envuelve la cinta de cobre alrededor de sí mismo en una forma.

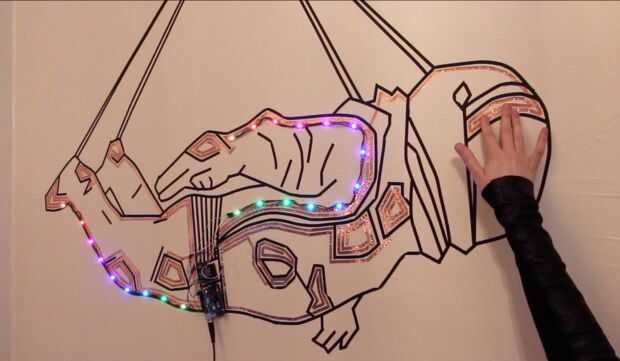

  6. Finalmente, había grabado 2 tiras de Neopixels- 9 y 13 píxeles de largo - a la demanda.
    1. Nota: el número de LEDs es arbitrario, pero si utilizas mi código, asegúrese de ajustar los números en consecuencia.
    2. Espaciadas de la Neopixels (vienen conectado lado a lado en una tira larga) cortando el desmontar y soldar los cables entre cada píxel.
    3. Conecté el Neopixels a la Arduino siguiendo este tutorial de Adafruit.
