Múltiples Matrices de LED con Arduino (1 / 8 paso)

Paso 1: componentes

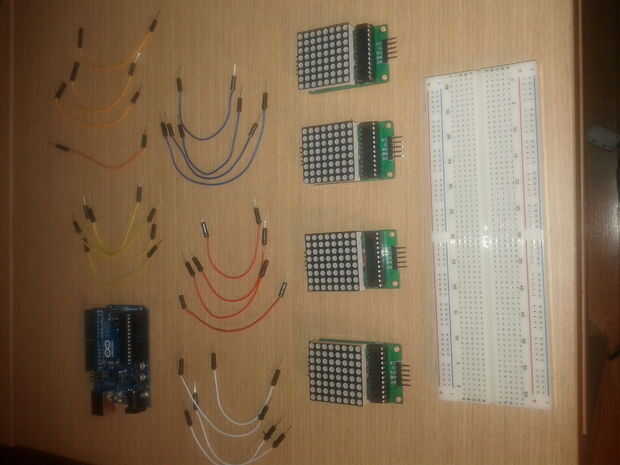

Para este proyecto, necesita los siguientes componentes:
-Junta Directiva Arduino Uno
-MAX7219 4 módulo de matriz de punto rojo
-cables de puente 17 M/M (macho/macho)
-cables de puente 3 F/M (mujer/hombre)
-Protoboard

Aunque este instructable utiliza una placa Arduino Uno, usted puede usar otras placas Arduino (compatible)

IMPORTANTE: La matriz de LED es cátodo común. Este módulo no funciona con matrices de ánodo común.
