Múltiples Control de la temperatura del fermentador con Arduino (1 / 5 paso)

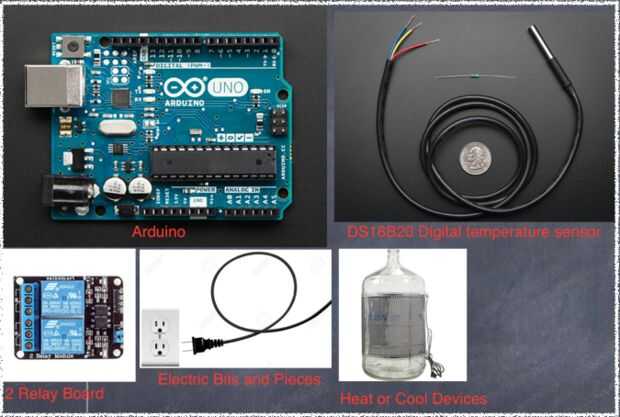

Paso 1: Cuál es necesario en el lado del hardware

(Imágenes cortesía de Adafruit, http://www.adafruit.com y Sainsmart, http://www.sainsmart.com)

Para una configuración básica:

1 - Arduino o tableros similares

2 o más - DS18B20 Digital sensores de temperatura (realizado en una caja de acero inoxidable)

resistencia de 1-4,7 k (para los sensores)

1 - dos canales de placa de relé

1 - LCD pantalla, I2C de 20 x 4

2 - Damajuana envolturas de calor, calor bandas o almohadillas de calor (u otros eléctrico caliente/frio fuentes)

Varios bits eléctricas y pieza

----------------------------

Los sensores de temperatura Digital DS18B20 son un sensor direccionable "un cable" donde se pueden combinar todas las líneas de datos en un cable de datos cable para Arduino. Otros sensores de temperatura y sondas se pueden utilizar con múltiples líneas de datos.

Nota importante: mientras que las sondas DS18B20 se encuentran selladas en una caja de acero inoxidable y básicamente impermeabilizan, es mejor utilizar una vaina en la Damajuana debido a la naturaleza ácida del mosto de la fermentación.

Otros escudos pueden agregarse a la Arduino como un escudo de Ethernet o Wi-Fi para monitoreo remoto y control.
