Muestra de producto cubo metal - la hice en TechShop! (7 / 11 paso)

Paso 7: Definir sus trayectorias

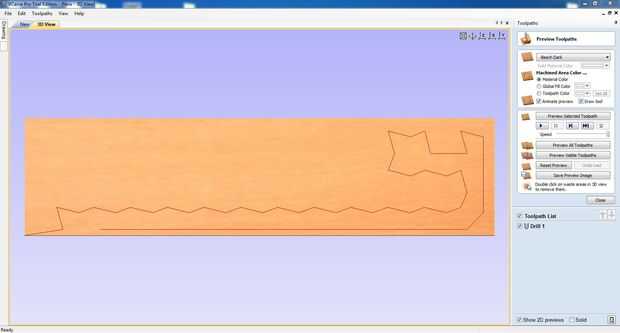

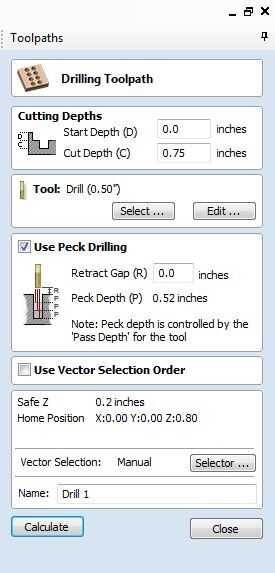

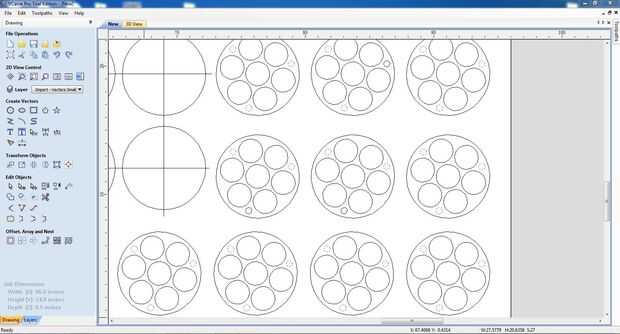

Para cerrar la pestaña de herramientas de dibujo y mover a la pestaña de trayectorias de herramienta, haga clic en el interruptor de botón de la ruta de la herramienta (último a la derecha en la sección de control de vista 2D) en el lado derecho de la pantalla, ahora tienes una nueva serie de herramientas en un panel en el lado derecho de la pantalla.  Estas herramientas Dile el bot de la tienda Qué hacer mientras sigue los caminos que has importado.  ¿Se debe cortar, perforar, o arañar? Puedes decirlo aquí.  Hay un poco de delicadeza con creación de rutas cortadas - especialmente varias rutas si utilizan diferentes herramientas.  Usted quiere asegurarse de que completar las operaciones en un orden que es seguro y beneficioso.  por ejemplo, perforación y fresado de bolsillos (escopleo con gubia de un área a una profundidad menor que el espesor completo de la Junta) ponen mucho estrés en un área.  En este ejemplo cada círculo tiene una especie de camino en su interior es ya sea perforado enrutada o arrancado todos los debo realizar antes de que digo la cuchilla para cortar el círculo delimitador.  Un router gira rápidamente y con mucha fuerza, por lo que quiero hacer lo que necesito para el centro de cada objeto antes de ese objeto libre de la estructura circundante que sostiene en su lugar :)  Quiero perforar mi primero, así que seleccionaré todos los caminos que representan los agujeros a taladrar, luego Dile la trayectoria de la herramienta que estas son a perforar, profundidad para perforarlos y si es necesario qué orden.  Para empezar, seleccione todas las trayectorias de perforación (mantenga pulsada la tecla Mayús mientras hace clic en cada vector de taladro). Una vez seleccionadas todas las perforaciones, seleccione la herramienta de trazado de herramienta de perforación de la plataforma de trayectorias de herramienta. Seleccionar la herramienta con abrir la configuración de diálogo caja. En el cuadro, le configure el tamaño de pedacito de taladro, la profundidad desea al taladro y el estilo de taladro (peck, o un paso) una vez su configuración es correcta, puede hacer clic en el botón calcular y el software averiguar la trayectoria de herramientas e incluso animar en 3d las herramientas ruta y proceso para perforar los agujeros. Última foto es la ruta completa, perforada y lista para el siguiente paso.
