Mueble 4 cajones (1 / 5 paso)

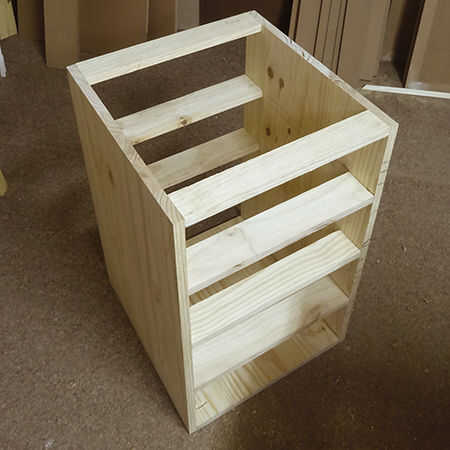

Paso 1: Montar el cuadro

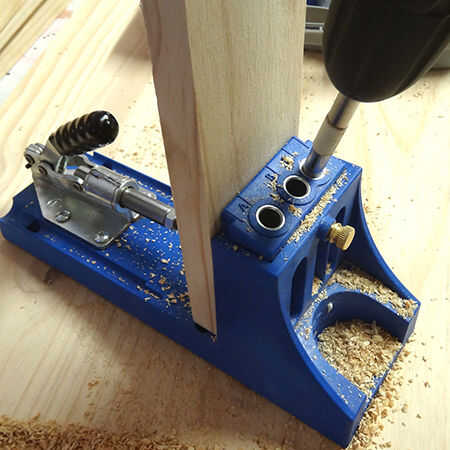

Nota: estoy usando mi Kreg jig pockethole para armar el gabinete. Este método le permite hacer muebles sin los orificios de tornillo visible pero se puede sustituir con espigas, galletas o soportes para el mismo resultado.

1. Utilice la plantilla pockethole para perforar agujeros en todos los soportes del sostén, así como la base.

2. Coloque uno de los lados sobre una superficie plana, nivelada y segura 2 superior apoya sobre el lado con tornillos de 40mm. Asegúrese de que el apoyo quede al ras con los bordes superiores y laterales.

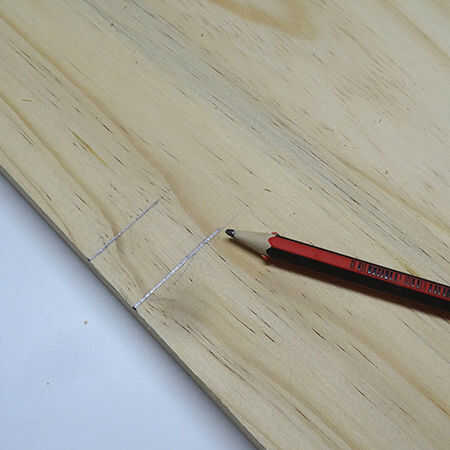

3. cada cajón de apertura es de 150mm de alto. Utilice un lápiz y cinta métrica para medir y marcar 170mm y 150mm abajo del soporte superior hacia abajo para el grueso de la ayuda de pino. Repita esto para las aberturas restantes.

CONVIENE SABER
Si el pino es no de 20mm de espesor - permita que el espesor del pino que va a utilizar. Si el pino es ligeramente más delgado de más grueso puede permitir esto en la base de la unidad haciendo el cajón de abajo más o menos grandes, según sea necesario.

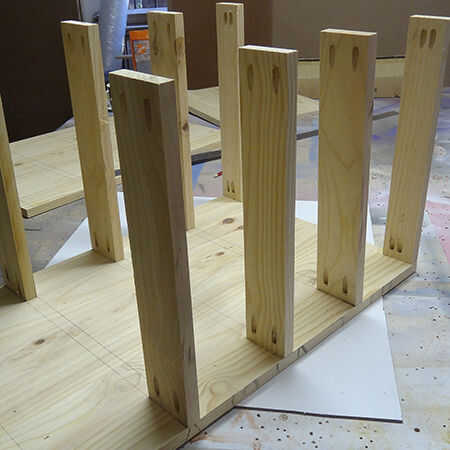

4. ahora usted puede continuar agregar todos los soportes restantes en las marcas dibujadas.

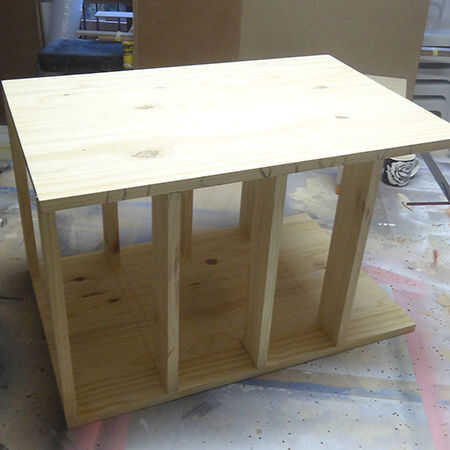

5. Coloque el otro lado sobre su trabajo. Transferencia de las medidas de los soportes en el otro lado y coloque el marco con los soportes montados encima de esto. Asegure con los tornillos en las líneas dibujadas, asegurándose de que todo se alinea.

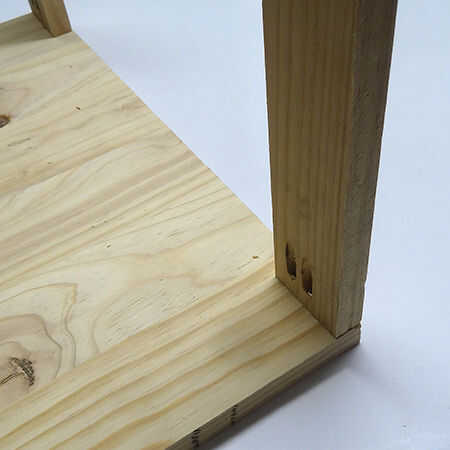

6. Fije la base de la misma manera.
