Paso 3: fabricación
Plantilla para TYVEK – crear una plantilla para los paneles de Tyvek por paso 2 diseño y corte de paneles con unas tijeras. Dimensiones de la plantilla deben corresponder al sistema estructural EasyFit (si se usa).

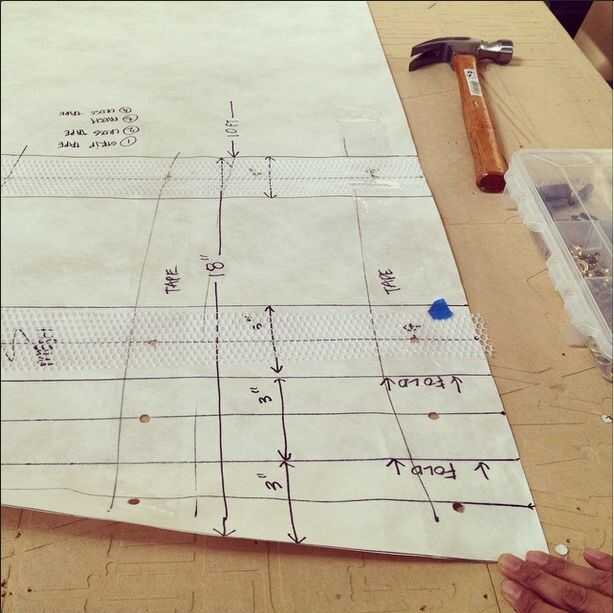

GROMMETING TYVEK – donde un manguito alrededor de una tubería EasyFit se requiere o donde un panel debe ser conectado al bloque de concreto, uso siguiendo pasos al ojal de los paneles de Tyvek. Tyvek paneles necesidad de refuerzo a través de plegables y capas con tela de malla y la cinta – crear un panel de 18" dividido en 3" bandas y doble y capa con acoplamiento como se muestra en la imagen de arriba. Marque la ubicación de drenajes timpánicos (en min. 8" en el centro) y cinta ambos longitudinalmente a lo largo de la longitud del panel de Tyvek y Cruz-cinta para evitar desgarro del panel cuando grommeting. Pliegue el panel hacia el interior (del lado públicamente visible) y ojal a través del panel capas plegado junto (malla + cinta Tyvek). Utilice un juego de anillos de #0 y ojal en lugares marcados.
Tiras de madera , en lugares donde los paneles de Tyvek forman el borde interior de la cabina, reforzar el paso anterior con la adición de un panel de madera antes de plegar el Tyvek. Haga agujeros en la madera en lugares marcados ojal y ojal Tyvek paneles después de taladrar la madera. Fijar Tyvek protegidos por un ojal y listones de madera con 3/16" grilletes para evitar desgarro del Tyvek debido a la conexión con el bloque de hormigón a través de cables de SS.

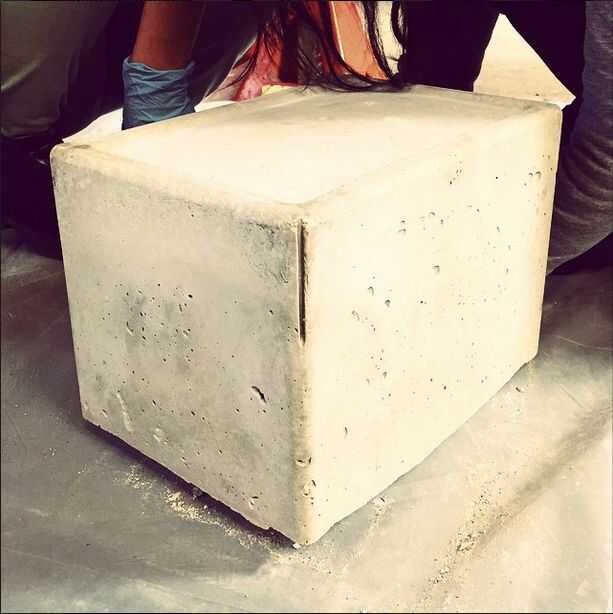

Bloques de hormigón fundido (o sustituir con bolsas de arena) – selecciona un formulario para la fundición del hormigón – estas instrucciones utilizan un recipiente de plástico. Si utiliza un recipiente de plástico, aplique una capa delgada de vaselina para preparar el contenedor. Mezclar y verter el hormigón en el encofrado por direcciones en la bolsa de mezcla de hormigón. Coloque ganchos en el concreto comienza a fijar, para permitir una conexión de cable de SS para el Tyvek. Permiten establecer durante el período indicado en la bolsa de mezcla de hormigón. Una vez ajustado, cortar a través el encofrado y colocar el bloque de hormigón fundido en un lugar seguro.
CABLE SS -Mida y corte el cable de la SS en trozos de longitud deseada. Pase el cable de la SS o bien a través de un borde protegidos por un ojal en el panel de Tyvek y un gancho de ojo en el bloque de hormigón. Seguro en cada extremo con virolas y tensores.
