Paso 12: Construir el módulo láser
Para hacer un montaje del módulo de láser, que vamos a construir desde cero. Uno podría comprar una vivienda de láser axiz fuera de eBay que viene con todo. Pero... ¿Qué reto es.?

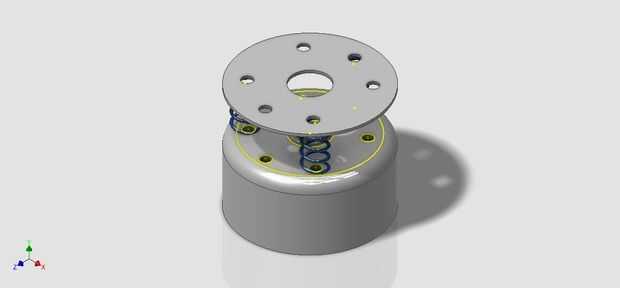

Lo siento, que no tengo suficientes fotos durante la realización del módulo láser. Aunque he incluido un diseño Cad en 3D para que todo esté claro para usted.
Hay dos pasos principales 1) extraer el diodo láser de la grabadora de DVD.
2) construcción de una vivienda capaz de enfoque y un Driver de láser
1) extraer el diodo :
Se necesita una grabadora de DVD para la extracción del diodo, CD-ROM no funciona.
1) cuidadosamente extraer el diodo laser del trineo de la Rom. DVD
2) usted también puede salvar muchas cosas útiles de la pista como lente, uno para la vivienda que estamos construyendo a continuación necesitamos
Si eres lo suficientemente hábil y afortunado, que debe salir el diodo con seguridad. Tuve que buscar escritores de cinco DVD antes de que pude hacer que funcione. ! Recuerde:
Sólo aquellos que se atrevan a fallar mucho pueden lograr mucho...
## No aplique una presión innecesaria sobre el diodo, esto puede dañarlo. También consulte las instrucciones de seguridad de láser antes de hacer cualquier cosa con el laser (en pocos pasos).
2) construir la carcasa y el controlador:
1) coger un motor de la C.c. 6V pequeño, se encuentra dentro de la ROM
2) cavar y extraer todo lo posible para salvar la carcasa exterior del Motor.

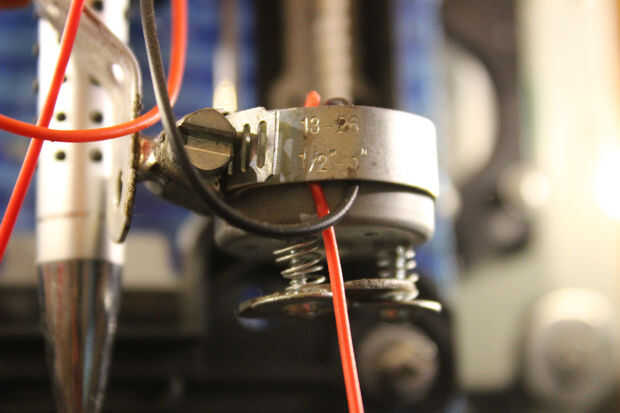

3) con poco de pasta térmica, asegure el diodo láser. El caso del Motor actúa como un disipador de calor.
4) en una lavadora, pegue una lente del trineo a la arandela de orificio.

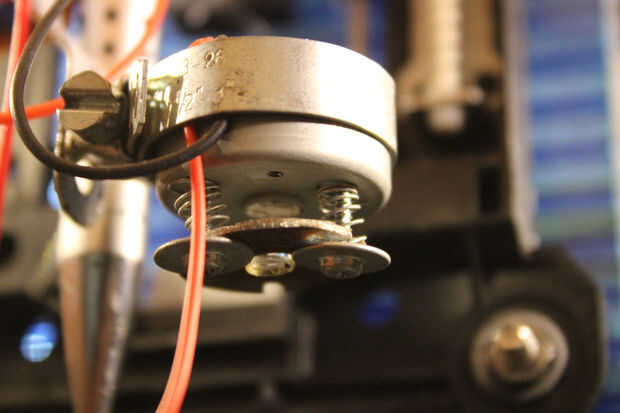

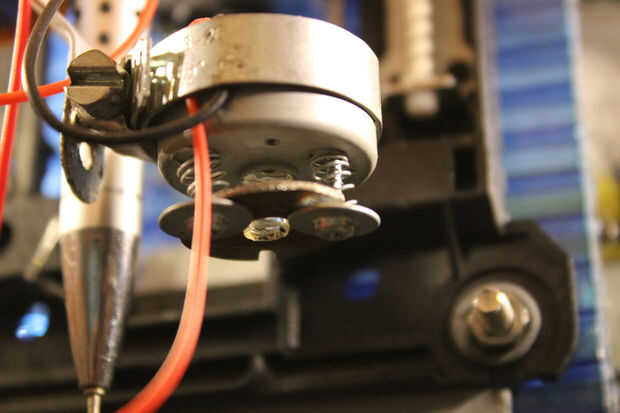

5) utilizando pequeños tornillos y resortes de un bolígrafo Coloque la arandela (con lente) a la carcasa del motor y...
VOILA! tenemos un laser improvisado vivienda barata... Esta Idea fue inspirada por el instructivo:
por pinomelean

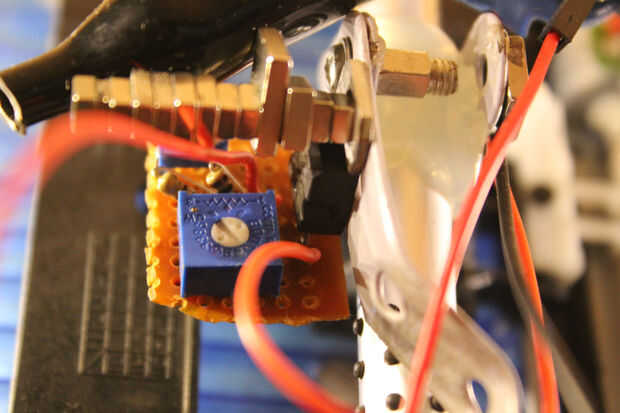

Hice un controlador de láser con LM317. Corriente constante fue distancia a 350mA.
## No excede la corriente por encima de 400 mA, el diodo no tiene un buen disipador de calor y eventualmente se quemará si la corriente excede.
