Paso 4: cableado
El cableado
El principal problema con este efecto es que el proyector y la pantalla tienen separadas por una distancia. El sensor de movimiento PIR y el altavoz tienen que estar cerca de la pantalla semitransparente y el RasPi tiene que estar cerca del proyector (a menos que tengas un cable de HDMI realmente largo, que puede ser caro). Así que hay varios cables que llevan señales hacia adelante y hacia atrás de la pi en la pantalla. Estos incluyen:
- Sensor PIR - tres cables (VCC, gatillo y tierra)
- Señal de audio - Mono (dos cables) o el sonido estéreo (tres cables). Opcional si se utiliza un altavoz inalámbrico.
- Potencia de altavoz - dos hilos, dependiendo de cómo se alimenta su altavoz. Opcional que utiliza altavoces con alimentación a batería.
Dependiendo de su configuración, por lo tanto, necesita entre tres y ocho cables para comunicarse entre los dos extremos del efecto. En mi caso, se dio cuenta de que un cable de red Cat 5 o Cat 6 podría llevar todas estas señales sobre una distancia buena. En lugar de cortar un cable de red perfectamente buena, he creado mis propio jacks RJ45 RasPi y pantalla/IR extremos del sensor de la instalación. Siempre y cuando usted mantenga un esquema de color uniforme entre los dos extremos, debe ser capaz de conectar los dos extremos con un normal cat 5 o cat 6 cable.
Mi propio esquema de color de alambre, como se muestra en las fotos anteriores, fue la siguiente:
- Naranja/blanco - disparador del sensor PIR - se conecta al puerto de entrada de PiFace 7.
- Naranja - sensor PIR VCC (3 a 5 voltios) - se conecta a PiFace + 5V
- Verde/blanco - potencia de altavoz (en la foto de arriba que estoy enviando algunos de los 5 voltios de poder PiFace a un conector microUSB.)
- Verde - suelo altavoz
- Azul/blanco - Audio derecho - conectado a un conector de audio 3,5 mm que se conecta a la salida de audio analógica de la RasPi.
- Azul - Audio izquierdo - conectado a la toma de audio de 3,5 mm
- Marrón/blanco - Sensor PIR tierra - se conecta a tierra PiFace
- Brown - tierra de Audio - conectado a la toma de audio de 3,5 mm

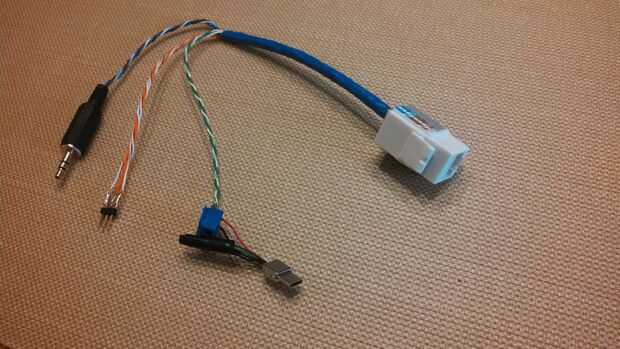

En el extremo de la pantalla sobre el efecto, soldado los tres alambres PIR a una cabecera de tres clavijas, que podría utilizar para conectar al sensor con un cable de tres conductores. Las tres líneas de audio se sueldan en un conector de audio de 3,5 mm, que puede ser conectado a la entrada AUX del altavoz potenciado. Las líneas de alimentación están soldadas a un bloque de terminales de tornillo de 2 pines. En la foto de arriba, los cables de alimentación de 5 voltios de un conector microUSB también se atornillan en los terminales de tornillo.
PRECAUCIONES
Compruebe las conexiones. Un defecto de conexión con voltaje directo potencialmente puede freír tus aparatos electrónicos. Busque pantalones cortos y la continuidad con un multímetro.
Tenga cuidado con cuánto voltaje y corriente que pones sobre los cables de altavoz. Cable CAT 5 suele ser 24-26 calibre (AWG) y cat 6 es típicamente calibre 22-24. Estos típicamente puede llevar hasta 12 voltios distancias largas (como en aplicaciones de energía sobre ethernet ), sin embargo, tenga cuidado sobre el envío de grandes voltajes/corrientes sobre estas líneas. Probablemente no quieres poder directamente un altavoz de 50 vatios sobre esta línea.
No se debe confundir este cable con cualquier cable de red real que se puede conectar a su RasPi. Simplemente estamos usando el cable cat 5/6 como cable de 8 conductores que se conecta a sus gatos caseros en los extremos proximales y distales de su efecto fantasma.
