Paso 6: Circuito de soldadura

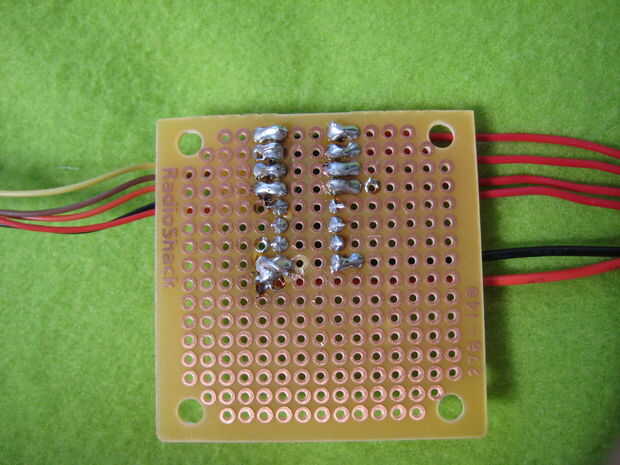

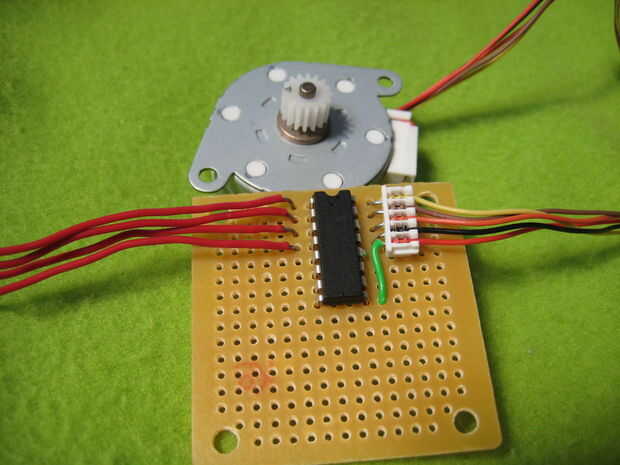

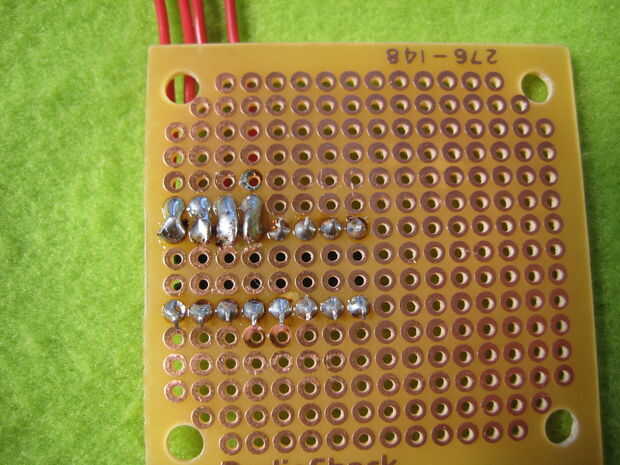

Empecé con el ULN2003A y doblar las puntas hacia fuera por lo que sería más fácil soldar todo lo que al final sus métodos, estoy seguro que va a estar bien.

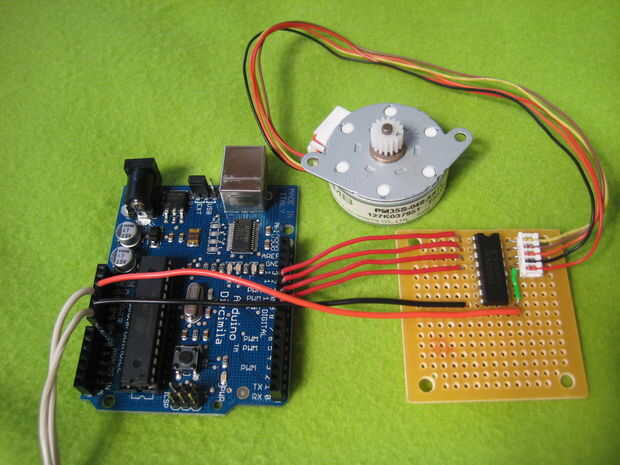

Una vez que todo se suelda en el nuevo circuito, asegúrese de que todo funciona.
Después de asegurarse de que todo funcionó, pensé que esto sería un buen momento para utilizar el Detector de movimiento de Ace para desencadenar el Arduino. Encontré otro adaptador de pared que podría utilizar para la Junta Directiva para iniciar el programa de viaje. Se utiliza para cargar un teléfono celular no tengo, así que pensé que podría funcionar muy bien. Cortar los extremos y comprobar con un polímetro para ver que estaba enviando positivos y que estaba enviando a la tierra. Si usted prueba voltaje DC con su multímetro, camino que siempre sale con el voltaje positivo, el cable negro del multímetro está tocando el suelo.
Grabado el cable multímetro de tierra para arriba y con cinta a la parte del activo que iba a utilizar. Entonces estañado que iba al enchufe en el Arduino.
Conectado el enchufe de luz en el Detector de movimiento de Ace, enchufado el cargador del teléfono antiguo en el enchufe de luz y enchufado al final estañado de Vin de Arduino (en el área de energía en el Arduino)
Encendí la luz, a prueba y todo funcionó a la perfección.
