Movimiento activado el interruptor de la luz parpadeo fix para CFL (3 / 3 paso)

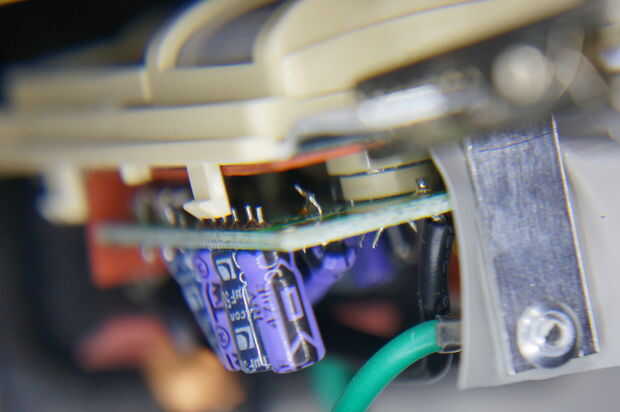

Paso 3: Cierre para arriba de los cables de la resistencia de la foto

Asegúrese de tener el detector de movimiento hacia arriba para que cuando usted corta la fotorresistencia no caiga en el detector de movimiento donde no puede llegar.  También puede cortar los cables largos en caso de que no funciona con un circuito abierto a través de la fotorresistencia y necesita un corto circuito en su lugar.

Una vez que has cortado la fotorresistencia y dio vuelta el circuito en el interruptor de instalar el interruptor y probarlo con un CFL antes de cerrar todo para arriba en la pared.  Si funciona bien entonces estamos todos listos.

Realmente debería funcionar bien, pero si no...

SOLUCIÓN ALTERNATIVA:
Si no funciona la detección de movimiento puede intentar la creación de un corto en donde el fotorresistor era uno de 2 maneras.

1) curva el 2 cables de izquierda por la fotorresistencia y con mucho cuidado ellos juntos teniendo cuidado de no calentar demasiado los cables caigan una vez el original de la soldadura de la soldadura se funde en el taladro pasante.  Yo realmente soldadas en un corto y ha sido funcionando bien una semana hasta ahora.

2) trate de soldar un puente en el lado más accesible de la Junta.  Si los cables se cortaron demasiado cortos esto podría ser su única opción.
