Paso 1: Seguridad y la lista de piezas y herramientas
En primer lugar una palabra sobre seguridad. Trabajamos directamente con tensión de red, así que mucho cuidado!!!! Asegúrese de que cualquier momento están probando el circuito, tienes tu espacio de trabajo claro y nadie a tu alrededor es consciente del peligro. Además, no quemarse con el soldador. Está caliente. No seas esa persona.
Rescatar lo necesidad/quiere desde cualquier dispositivo puedo conseguir mis manos en. Mayor parte es todavía útil siempre y cuando tengas cuidado en cómo los retire de la Junta original. Que siendo dicho, ninguna de las partes son cara, por lo que no debería ser difícil de conseguir a través de ellas si es necesario. También, muchas veces la parte exacta no es absolutamente necesaria, algo que es compatible, por ejemplo un 2N2222 NPN BJT en vez del 2N3904 enumerado.

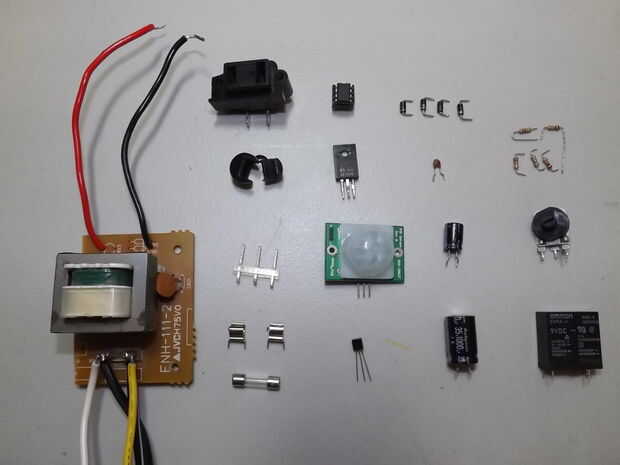

Las partes:
-1 transformador. Cualquier transformador que tiene un paso por el factor 10 a trabajar aquí. Queremos una salida de sobre 12-15VAC, pero si su salida proporciona los 220VAC, que todavía funciona.
-1 tablero montado del enchufe. Usted puede encontrar éstos en la parte trasera del DVD, los sistemas de cine en casa y VCR.
-ojal de goma 1. Éste vino con el cable de alimentación de CA conectado al transformador y se utiliza para fijar el cable a la caja. Muy útil si usted puede conseguir uno.
-Cable de alimentación. No necesitamos un cable a tierra, así que 2 cables hará bien.
-pernos del tablero que necesita/desea para conectar las líneas de CA. También puede soldar directamente a las almohadillas de cobre, pero puede no ser tan seguro.
-portafusibles montado en tablero 1. Usé un fusible 5 x 20 mm.
-1 fusible nominal ligeramente inferiores a la máxima corriente nominal de un relé. La mía es una 4A 250VCA, lento.
-1 Temporizador 555 IC con zócalo de 8 pines. Funciona cualquier marca.
-7809 1 + regulador de voltaje 9VDC. Puede usar cualquier regulador tienes que coincide con la capacidad de entrada de CC en el conmutador del relé. También no quieren un regulador 7909 como proporcionará - 9VDC, que usted no quiere.
-Paralaje 1 PIR sensor. Encontrar minas en radioshack por alrededor de $10.
-1 2N3904 transistores de ensambladura bipolar, o BJT. Cualquier NPN BJT debe trabajar aquí.
-4 diodos rectificador 1N4001. También puede obtener un puente rectificador si quieres, ya que es lo que vamos a construir.
-3 condensadores: discos cerámicos de 1 0.01uF (103); 1 470uF electrolítico; 1 gran electrolítico. Usé un 1000uF. La gran voluntad electrolítica se utiliza para ejecutar el temporizador, así que cuanto más grande es, más largo es el tiempo máximo puede ser.
-4 resistencias: 2 k 1; 1 k de 4.7; 10 1 k
-1 potenciómetro. La mía es una olla de 4 megaOhm. Este pot permitirá ajustar el temporizador. Con la tapa de 1000uF, mina tendrá una duración de aproximadamente 2,5 horas.
-1 relé de 9VDC. El voltaje de la bobina debe coincidir con el voltaje del regulador. La parte del interruptor del relé debe tener una decentemente alta corriente nominal ya que nos va a correr corriente alterna directamente por aquí al dispositivo que queremos poder. Mina es clasificado para 5A 250VAC.
-Resistencia 1 k 1 y LED (LED opcional, no mostrado). Utiliza sobre todo para la prueba, no guardo para la versión final.
-tornillos, alambres, del encogimiento del calor, el pegamento según sea necesario
-caja de plástico proyecto
-impreso PCB

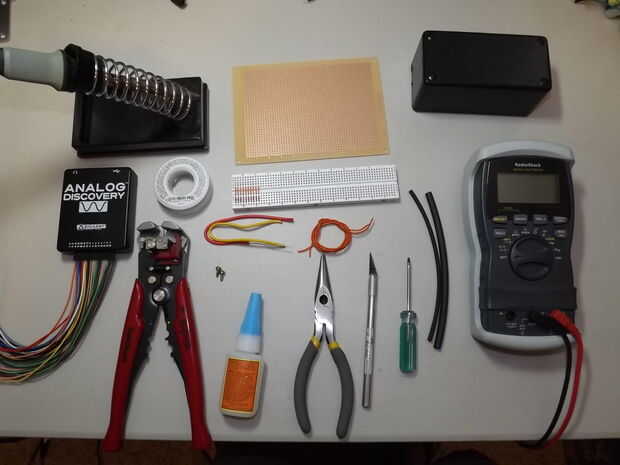

Las herramientas:
- Descubrimiento de Digilent analógico. Muy recomendable ya que permitirá verificar la función del circuito con el osciloscopio incorporado.
-soldador y soldadura. Yo uso un 40W para casi todo.
-alambre cortador/pelador, cuchillo de la manía, alicates, destornillador
-Protoboard para probar
-Multímetro digital
-Sierra o herramienta rotativa (no fotografiado)
