Motorizar una bicicleta (3 / 7 paso)

Paso 3: cadena / piñones

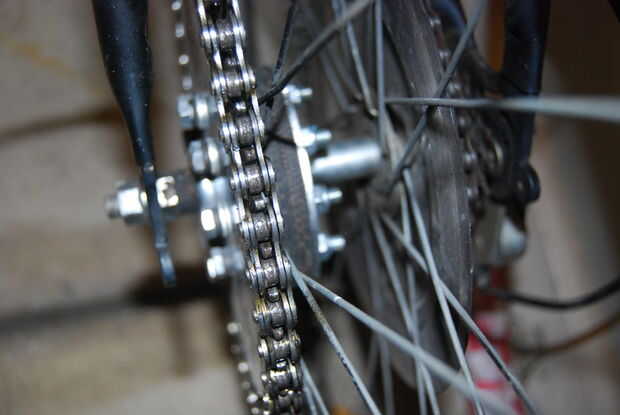

1 el piñón de la cadena tiene un agujero de centro 35,9 mm de diámetro y se monta en el eje del lado izquierdo de la rueda trasera contra los radios plato lateral en. El piñon debe caber ovet el cubo en un plano perpendicular con el eje. Esto asegura que piñón cadena trasera gira true con la rueda trasera de la bicicleta. Girar la rueda trasera y compruebe bamboleo si woble allí la cadena puede saltar.

1. para instalación de piñón estándar kit, ubicar piñón en el eje del árbol con la curva de los lados junto a radios, brillante en.

2. Si no pre cortado, corte el aislador de goma al centro, para caber dentro de los radios y alrededor del árbol. Instale las placas de retención split acero al lado del aislador de goma e inserte los pernos de 9. Algunos kits suministrados con 5 o 6 placas de retención de doble bloqueo.

3. Asegure con 9 pernos de la rueda dentada de cadena para los radios de compresión. Aisladores de Nota: goma pueden ser necesaria en ambos lados del piñón para la alineación de la cadena en algunas bicicletas de freno de práctico de costa.

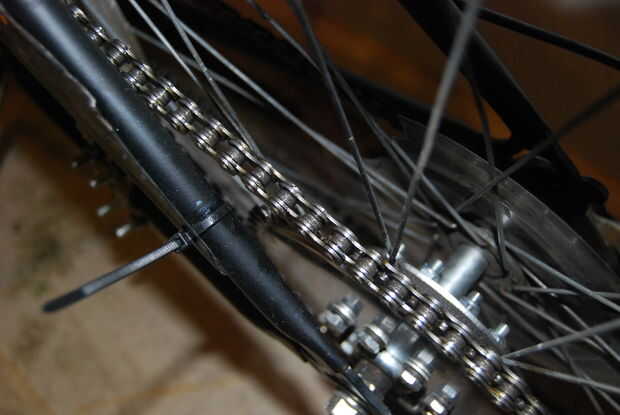

4. rueda dentada cadena de la rueda debe quedar alineada dentro de 1/2 cm para el piñón de cadena en el motor. La cadena de transmisión puede reducirse fácilmente a la longitud correcta. Se necesitan herramientas especiales para retirar y colocar el enlace principal al acortamiento de la cadena mediante la eliminación de enlaces. Idealmente, la cadena de impulsión del pedal y su cadena de transmisión del motor deben tener la misma tensión.

parte 2

1 quitar la tapa del lado trasero izquierdo de motor.

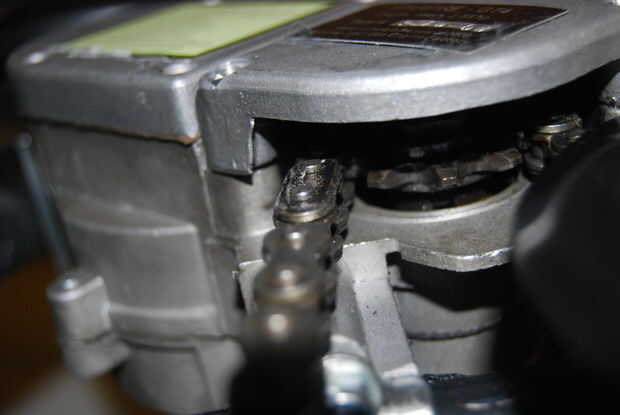

2 el motor viene con un piñón para que coincida con la cadena en el kit. . Si el kit tiene una cadena de bicicleta estándar y una cadena de servicio pesado HD 415 es deseado, debe quitar el piñón estrecho del motor e instalar una más dentada de diente Obtenido de su distribuidor para que coincida con la cadena 415. Instale la cadena con clip eslabón maestro en lado interior de los dientes del piñón de transmisión primaria.

3. Utilice la bujía y la llave para girar a la rueda dentada de cigüeñal de motor para alimentar la cadena alrededor de él.

4. cadena, medir y eliminar exceso enlaces para asegurar la longitud correcta. Longitud apropiada es cuando parte de cadena tiene una cuarta pulgada a desviación de media pulgada con la parte inferior del bucle de cadena apretada.
Vuelva a conectar el enlace principal y sustituir la placa de la cubierta de motor.

5. cadena tensión ajustes pueden hacerse moviendo la rueda trasera. Si cadenas motor y pedal es posible que después de instalar a la Asamblea intermedia de tensión igual no será necesaria. Montar la cadena intermedia en el puntal de la rueda si la cadena de transmisión del motor no puede ser tan estrecha como la cadena de pedales.

6. instalar cadena seguridad protector suministrado atando a struts eje motor y rueda.
