Paso 3: Componentes eléctricos
¿Qué tipo de bombilla uso con mi lámpara de estado de ánimo de Super Mario en este ejemplo? A CFL (lámpara fluorescente compacta), 120 VCA, 9 Watts, 5.000 k CRI (blanco fresco), 580 lumen, con una base de candelabro E12. ¿Lo se traduce en términos más generales? Serpenteante energía ahorro energetico, enchufado a una toma de corriente, potencia de salida baja, color blanco muy brillante, casi suficiente luz para llenar una habitación pequeña, con una base que es pequeño y cabe en cadenas de luz de Navidad. Este bulbo particular fue rastreado en eBay (y también está disponible en Amazon.com por $4 + s/h) por aproximadamente $7. Hice varios experimentos con el uso de bombillas LED en los proyectos anteriores (e incluso con este proyecto), pero por desgracia, la mayoría de las bombillas de LED que he utilizado no tienen suficiente luz, o luz flujo--para hacer la lámpara de estado de ánimo iluminan igual. Más bien, bombillas LED tienden a ser más coherentes y tienen un resplandor autónomo que exactamente no extendió a llenar un espacio. Bombillas LED son grandes para hacer proyectos LEGO iluminadas donde una amplia zona de llenado no es clave; en cambio, está recomendados para proyectos en los que la luz debe ser un área pequeña y autónomo que no se extendió uniformemente. Por ejemplo, si usted elige un foco de LED con una cantidad de luz baja (como alrededor de 30) para este proyecto, la luz será brillante, pero, la luz sólo será brillante en un lugar específico en la lámpara, mientras que los restantes puntos de "Lite Brite" permanecerá está atenuado o apagado. Con un CFL o bombilla incandescente, la luz es mucho mayor, así los puntos color brillará uniformemente.
Candelabros de E12 es el amplio término para casquillos de bombilla usadas tradicionalmente en pequeñas luminarias tales como luces de Navidad, accesorios del techo y ventana imitación velas (ya sabes, esas cosas en que cada Señora tiene su luz de la ventana para arriba en todo momento pase lo que pase). E12 tomas son más pequeñas que el tipo de enchufes de la bombilla incandescente más estándar y bombillas CFL--que hace rastrear focos de ese tamaño, un poco de una molestia, pero sin embargo con su pequeño tamaño, es vital para abarrotar en un pequeño modelo LEGO con espacio limitado. Un zócalo E12 se puede comprar en por sólo unos dólares, y a menudo que se puede comprar un cable de parpadeo ya conectado a uno--al igual que una luz de Navidad o una vela de imitación de la ventana. Para esta lámpara de estado de ánimo del mosaico de ejemplo, comprar un cable con un interruptor de parpadeo, luego soldadas a dos anillos terminales y en última instancia, la conexión a una base E12 que compré en Amazon. La base E12 compré tenía dos pequeños agujeros perforados en los lados, que fueron lo suficientemente amplios para perfectamente dos pasadores de LEGO Technic, ergo, era capaz de sujetar la lámpara base en lugar de la lámpara de estado de ánimo sin corte/lijado alguna piezas de LEGO o incluso modificar la base de la lámpara E12 sí mismo.
Desglose de tipo de bombilla:Bombillas incandescentes - luces estándar utilizadas en la mayoría de los hogares y electrodomésticos
- Barato--y es un eufemismo. Mayoría de las bombillas incandescentes no exceden unos pocos dólares, y un paquete de pequeñas bombillas de bajo voltaje (para aparatos y luces de Navidad) sólo podría costar como $2 en Rite Aid o CVS.
- Abundante: ya que estas bombillas son el producto dominante para la mayoría aplicaciones de hogar lámparas y linternas, además de ser muy, muy barato, estas bombillas están disponibles prácticamente en cualquier lugar y encontrar tamaños/formas obscuras no es complicaciones.
- Una ruptura no es gran cosa. No sólo porque son baratos y fácilmente reemplazables, sino porque estas luces sólo son de vidrio y alambres, ningunos productos químicos dañosos de mercurio o sodio. Si paso una o soplar hacia fuera por accidente, simplemente tirada en la papelera con sin problemas.
- Las bombillas incandescentes están disponibles en aplicaciones de AC y DC, pero es imprescindible utilizar la adecuada. Si la lámpara está siendo conectada a una pared, entonces debe utilizar una bombilla de 120V, a menos que planee modificar su configuración para tener un adaptador de CA o un transformador. Bombillas incandescentes de baja tensión de CC se utilizan típicamente en bombillas de linterna y las linternas del coche. Una batería de 9V simple puede encender una pequeña bombilla de linterna comprada en Radio Shack.
- Las representaciones de color suelen ser bajos, como en mayoría luz producida por una bombilla incandescente será un tinte amarillento cálido, que por supuesto se arruinara su salida color puntos de Brite Lite de la lámpara. Con una bombilla incandescente de mate, su blues a especie de verde, y sus blancos se ven amarillentos. Si esta es la ruta que va hacia, tenga en cuenta de la distorsión de color. Las bombillas incandescentes con un mayor índice de representación de color tienden a usar mucho más poder y conseguir extremadamente caliente, tan caliente, que no sería seguro mantener en las cercanías de una pequeña lámpara LEGO hará de ladrillos de plástico. Bombillas incandescentes de potencia superior con brillantes CRIs se suelen utilizar en la producción teatral y la fotografía, donde estudios tienden a ser grandes, y no para el uso en una pequeña caja de plástico capaz de derretir
- Proporcionar una salida de luz brillante para una fracción del costo de operar una bombilla tradicional (por ejemplo, una CFL de 9 vatios equivale a una bombilla tradicional de 40 vatios).
- Con su potencia de salida inferior, estas bombillas generan mucho menos calor y tendrán menos oportunidad de fundir sus ladrillos LEGO si enchufado un rato.
- Mayor índice de representación de color: muchos bulbos incandescentes emiten un color cálido y amarillento (2, 700k y abajo), mientras que CFLs pueden ser hechos para ser muy blanco (5, 000 k y arriba) de colores óptima. Usando cualquier bulbo con un CRI bajo (2, 700k) hará su lámpara de humor LEGO aparece amarillento, a diferencia de una bombilla k 5.000, con su color blanco brillante que hará que tu azul mirada azul y rojos de sus mirada rojos.
- CFL tiene una vida larga y puede durar años en algunos casos. Reemplazo no es una tarea grande.
- CFLs contienen vapor de mercurio, que es venenoso; Si se rompe uno de estos bulbos, simplemente no puede tirarlo a la basura, más bien, existe un procedimiento de seguridad necesario para evitar la contaminación en tu casa, dependiendo de la gravedad de la fuga de mercurio.
- CFLs son ligeramente más caros que las bombillas incandescentes, pero todavía más barato que los LEDs.
- Usted también no puede utilizar estas bombillas con un dimmer, en su mayor parte. Para algunas personas, esto no es gran cosa, mientras que algunas personas rechazan totalmente CFLs debido a esto.
- Utilice una pequeña cantidad de electricidad y así a veces puede ser utilizado en maneras AC o DC.
- Con su baja cantidad de vatios de salida, no producen casi calor, lo que les hace mejor para poner dentro de tus modelos LEGO, como casi no hay posibilidad que se calientan y funden sus ladrillos.
- Bombillas LED son muy caras, estoy hablando de una bombilla con el mismo brillo salida de luz de la vela de una falsa ventana costará alrededor de $10 para una, dependiendo donde los compres. Algunos de los bulbos de LED que he utilizado en modelos anteriores de LEGO variaron de $3-8 cada uno y proporcionan sólo una pequeña cantidad de luz, un poco menos que una lamparita estándar para el dormitorio de un niño, y obviamente no tanto la luz necesaria para iluminar una lámpara de estado de ánimo LEGO toda eficientemente. Una bombilla de LED brillante y lo suficientemente potente como para llenar una habitación pequeña probablemente costaría alrededor de $30 (para una sola bombilla), para darte una idea. Si revisas en Amazon.com y otras fuentes en línea, usted verá cómo brillante bombillas LED proyector y el aparato pueden ser bastante caros. Un buen conjunto de luces de Navidad LED oscilarían desde $25-60, dependiendo del tamaño, frente a una barata cadena de luces de Navidad incandescentes que a menudo cuestan menos de $15 para una cadena de 300. Mucha gente justifica el alto precio de bombillas de LED debido a su larga vida de miles de horas en conjunto con sus ahorros de energía masiva. Depende de usted decidir si es una buena idea o no para comprar bombillas LED caras como una inversión a largo plazo.

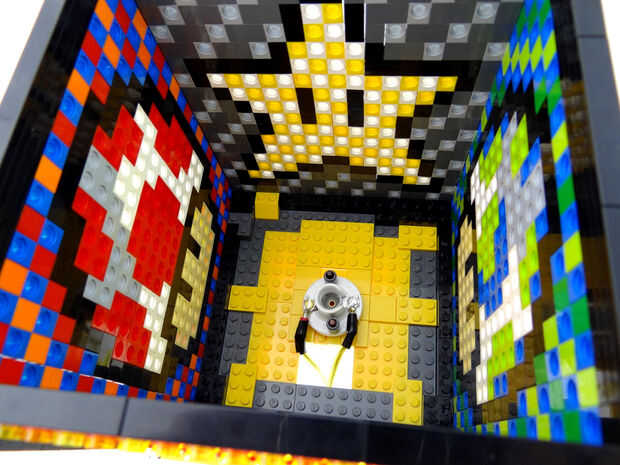

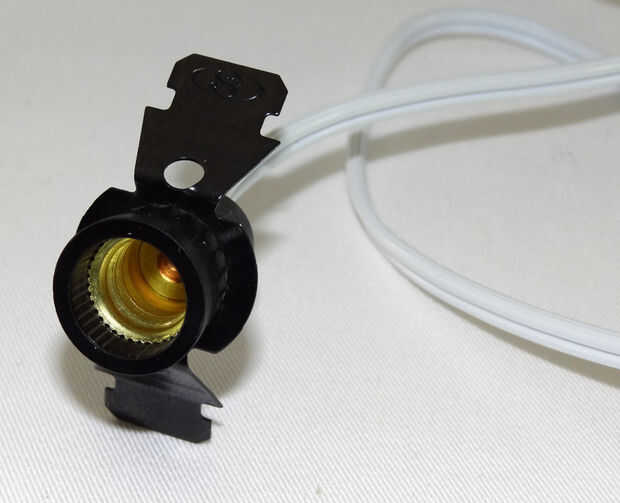

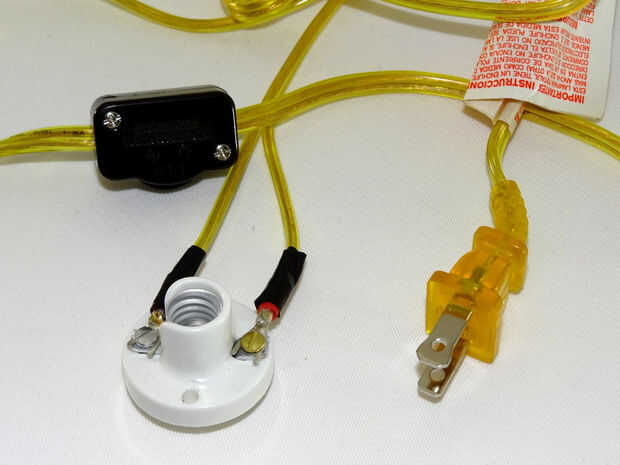

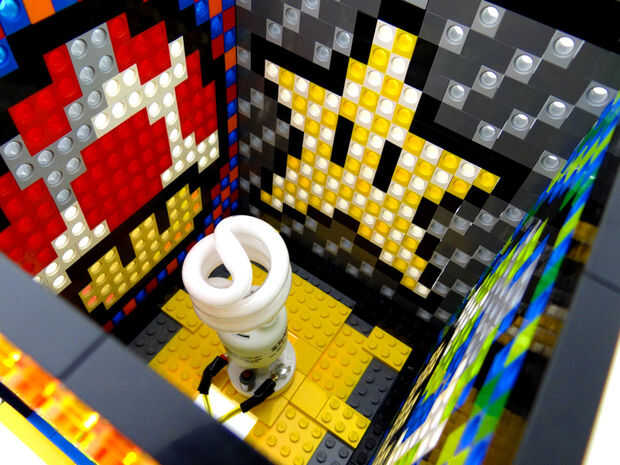

Ahora que has elegido tus focos de luz, es tiempo para pasar los cables. Otra vez, electricista principiante, se recomienda que utilice un kit de iluminación para la iluminación de AC. Estos equipos tienen un cable con un interruptor de parpadeo conectado y ya conectado en un enchufe de la bombilla (como se muestra en la figura #2)--generalmente una base de candelabro E12, que es capaz de ser golpeado para arriba bases de tamaño medio con la ayuda de adaptadores. Si piensa en su propia base de cableado, entonces por favor siga los procedimientos de seguridad adecuados para electricidad de la CA. Simplemente consulte los diagramas para decidir que tipo de cordón enchufe E12 aparejo te gustaría usar--o cuadro #1 (la plataforma DIY) o imagen #2 (el juego). Quise usar el kit en mi modelo original para esto, pero lamentablemente rompí accidentalmente el interruptor justo antes de la sesión de fotos, ergo he creado juntos una instalación improvisada con los terminales de soldadura y la espada (como se ve en la foto #1). En las fotos #3 y #4, verás la base E12 en el interior de la base de la lámpara.
Aquí está una lista de piezas necesarias para su estructura eléctrica si va en tu base del cero de cableado:
- Cable de CA (con parpadeo interruptor opcional)
- Base de candelabro E12
- Cable de 18 AWG
- Dos terminales de anillo o de horquilla
- Dos pequeños bares LEGO o antenas
- Dos conos LEGO - puede sustituirse con LEGO ladrillos cilíndricos o piezas LEGO Technic de bush 1 x 1 (consulte la tabla para determinar su parte)
- Pinzas
- Cortadores de alambre
- OPCIONAL: Equipos de soldadura
