Montar y detallar un modelo Vacuum-Formed (4 / 10 paso)

Paso 4: modificación

Como, los tambores que no caben nuestro molde de espuma Lewis Gun. La razón de que el hardware que coge las balas y les tira en la pistola.

En el mundo real, estos tambores son sólo cáscaras, con un par de barras de la guía corriendo a través de ellos. Las balas se apila para arriba en una larga espiral. Lo que la "superposición" en la parte superior de la espiral que necesitaba añadir.

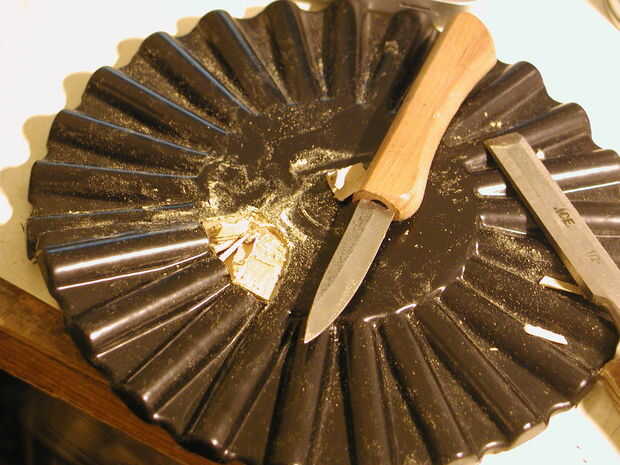

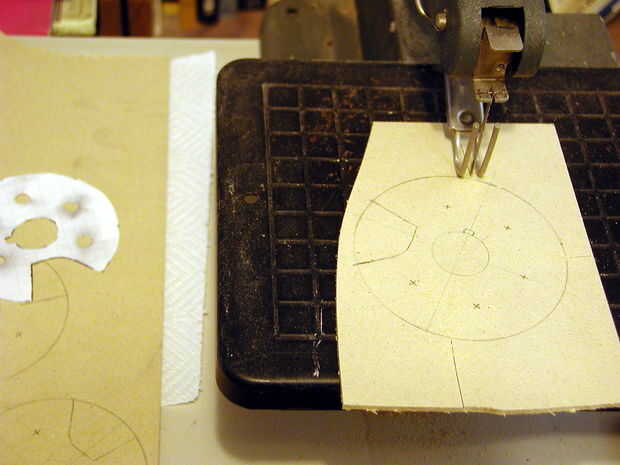

En primer lugar, corte el plástico para que las tres últimas rondas se pueden doblar hacia dentro. Entonces hay una ranura de corte en las piezas MDF. Esto proporciona la relevación; el siguiente paso es hacer parecer algo.

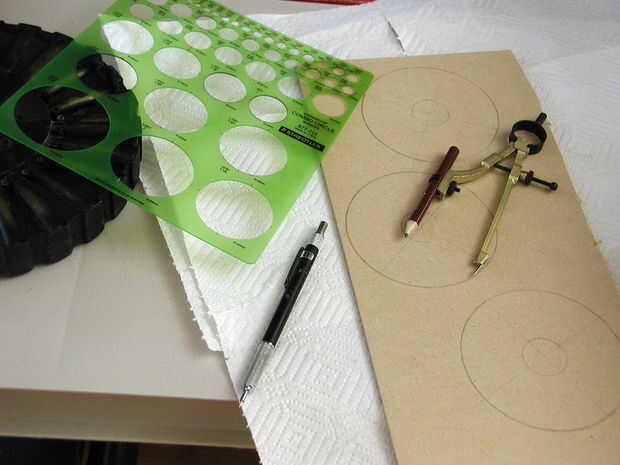

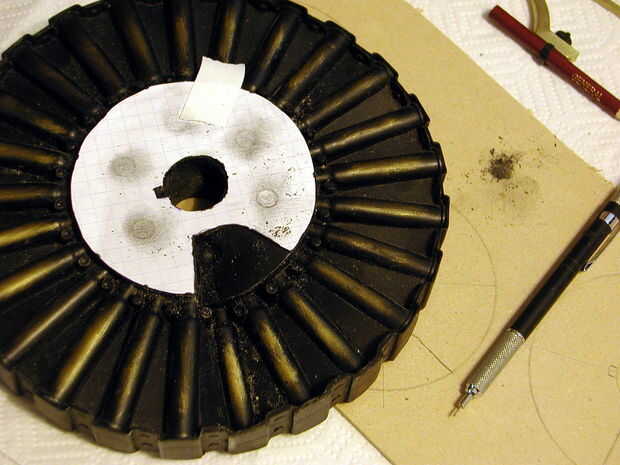

Resultó que tengo más cercano tanto en apariencia y en deseado dimensiones si agregué un disco extra de 1/8" MDF en la parte inferior. Afortunadamente tuve una réplica de la espuma-cast y a tomar medidas de. Para obtener la ubicación de los agujeros de medio decorativos, he triturado un poco plomo de HB de un lápiz mecánico e hizo un roce con mi dedo para transferir la información a una hoja de papel.

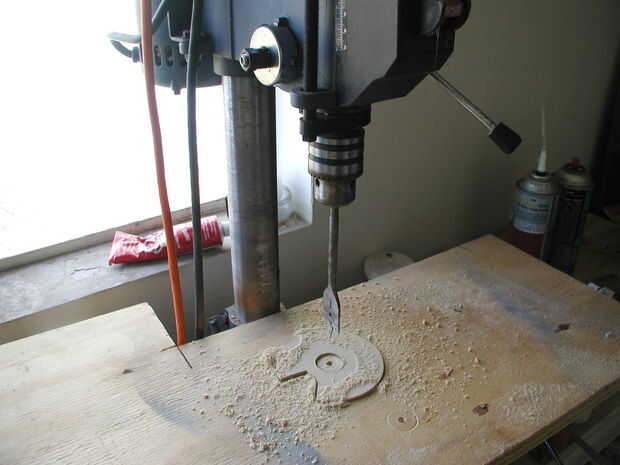

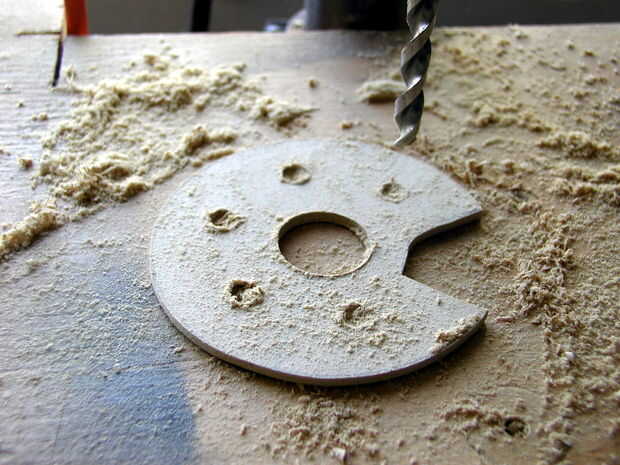

Luego cortar el papel con un cuchillo x-acto y había utilizado como una plantilla de taladro.
