Paso 2: Materiales y herramientas
Marco plástico de la antena: ver Instructables
Arte plástico, ensamblado de Framework
Elementos activos de la antena: ver tres Instructables
NARODs (opcionales), 2, cable de cobre sólido # 10, cortadas para optimizar VHF-alta estación la mayoría de interés--ver pdf antena dibujo
Barras de reflector, seis para UHF sólo ocho para UHF y VHF-alta, ver barras de Reflector Instructable

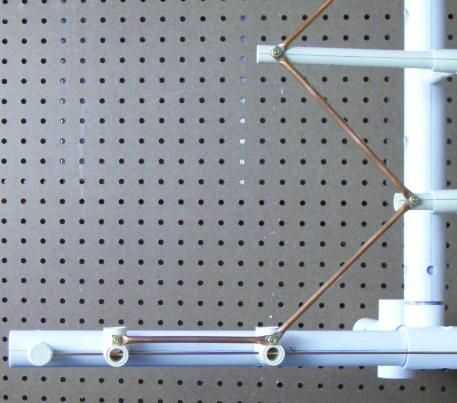

Soportes para los elementos activos, 5, en forma de T, ensamblado de marcado de CPVC y tes y dimensiones dependiendo de la versión de antena está construyendo. Taladre orificios que aceptan tornillos #6 sólo en los dos extremos del soporte que los puntos de éstos de señal para la antena, perforar todo el camino, la distancia determinada por la antena de dibujo. Se perforarán los orificios para los demás en lugar para ajustarse a los elementos.
Elemento y NAROD soportes, 8, hechos modificado codo CPVC de 1/2 pulgada y con tubería CPVC de 1/2-pulgada corte 3 1/2 pulgadas de largo, ver arte plástico Instructables
Admite la final NAROD, 4, pipa de CPVC de 1/2 pulgada a 3 1/2 pulgadas de largo, un cuarto de pulgada de diámetro agujero taladrado por un extremo, vea arte plástico Instructables
Pipe cap, 4, CPVC, 1/2-pulgada agujero perforados en solamente un lado, pasar alambre # 10
Tornillos de latón, 16, 3/8 de pulgada de largo, #6, tuercas y arandelas de bronce
Tornillos de latón, 2, de 1 pulgada de largo, #6, 6 nueces y 3 bronce arandelas
Herramientas
Escuadra de carpintero
Destornillador plano
Destornillador de tuercas o la llave de tuercas ajustable
Cartilla para cementar conexiones y tuberías de PVC tuberías de plástico
Todo-en-uno cemento para PVC y CPVC Tuberías de tuberías de plástico y accesorios
Q-tips para la aplicación de cemento y plástico primer
Tee de PVC, 2, 1 pulgada por 1 1/4 pulgada. Temporalmente se desliza sobre los extremos de las inferiores de los dos elemento horizontal transversal y tubos de soporte de NAROD, a los pies de forma que, junto con la campana de la parte inferior del PVC de 1 pulgada más bajo Cruz de montaje, puede apoyar la antena vertical sobre un banco de trabajo está siendo montado.
