Paso 2: La parte difícil
Mejora de error, solución,

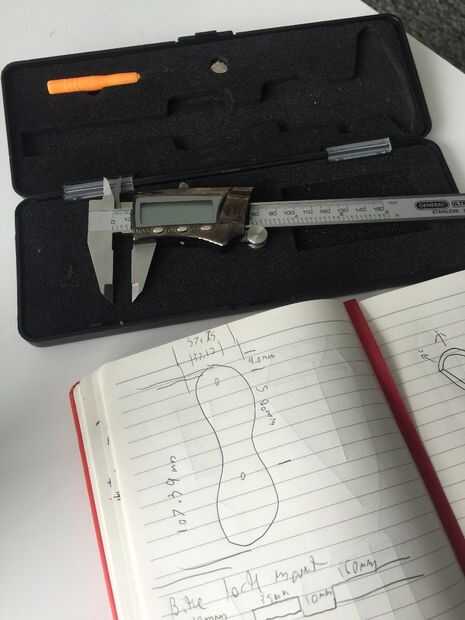

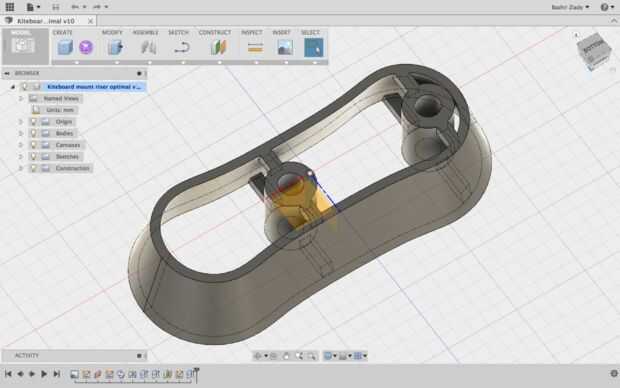

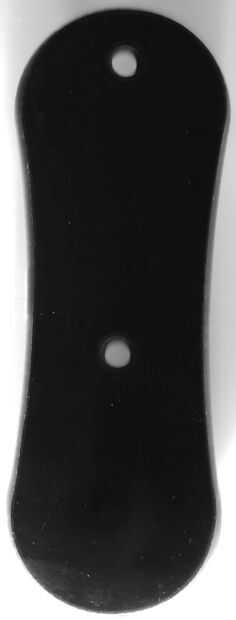

Después de recibir el snowboard monta, era tiempo para el diseño de la canalización vertical. Primero pensé que sólo podía escanear el elevador en un escáner plano y utilizar como una plantilla en la fusión 360. Bien que resultó sólo tipo de trabajo, como en no. Así que era tiempo saque el trusty de micrómetro marca y ingeniero-y todo esto. Después de que las dimensiones críticas se midieron y reproducidas en la fusión, el diseño fue verificado para ser "lo suficientemente cerca" vía muñeca de papel. Luego, desde las lecciones de 3D impresión, rediseñé it... dos veces. Los archivos STL 3 adjuntos son el diseño final con 3 alturas diferentes.
Determinar altura Riser
Pero, ¿cuán alto debe ser? Las aletas en la board son 2 pulgadas de alto y una distancia fija desde el centro del tablero, pero juntas modernas tienen radio variable eje de balancín . Por lo tanto un cálculo directo no va a ser confiable para todos. Por suerte hay una manera más fácil y mejor.
Esto probablemente sea mejor se hace con 2 personas.
- Sostenga el tablero contra la pared ligeramente. Si pulsa el tablero en la pared se flexionará y la medida será inexacta.
- En el centro de la Junta, medir la distancia desde la pared hasta la parte posterior de la Junta.
- Restar la altura de los montes de snowboard, que es de 9mm.
- Si en cualquier momento no estás seguro o la tierra entre 2 tamaños, darte más espacio de la pared en lugar de menos.
Como una nota lateral, la razón no debe tomar esta medida desde el suelo es porque la gravedad hará que la Junta a la flexión bajo es peso propio y se lío a tú medida. Incluso si trata de levantar en el centro de gravedad tire de las puntas hacia abajo que le da otra medición de la mala. En mi tablero el flex era aproximadamente 1,5 mm.
¿No puede encontrar el adecuado para usted?
He unido los archivos STL para tres alturas distintas. El diseño original está en fusión 360, construí forma paramétrica así que si usted necesita una altura especial sólo me dejó saber.
