Montaje de la plataforma de hardware cambiando 2.1 (rev B) (1 / 16 paso)

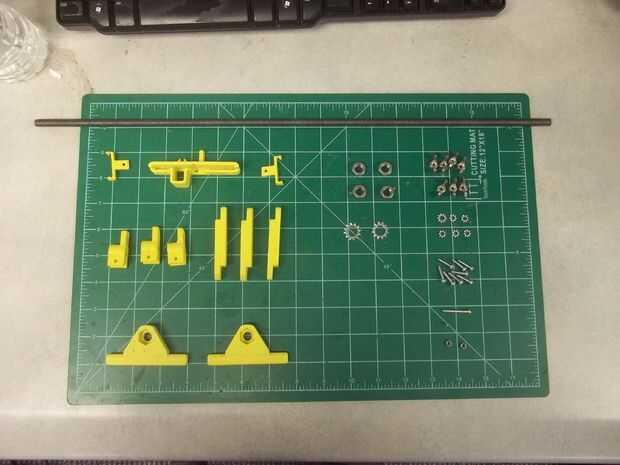

Paso 1: Reunir todas las piezas

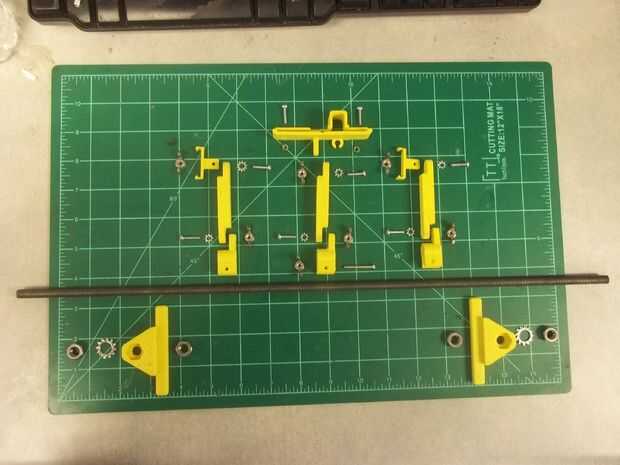

La plataforma de hardware se compone de dos tipos de piezas: piezas impresas en 3D y el hardware.

Todas las piezas impresas están disponibles en esta página de Thingiverse. Instrucciones de impresión también están disponibles en la página.

Piezas impresas
-2 x finales
-3 x clips de plataforma
-3 x brazos de extensión
-2 x módulos de brillo
-1 x soporte tablero principal

Aspecto de estos elementos de hardware en su ferretería local. Pero si vives en un lugar que no tiene muchas piezas métricas, he incluido números de parte de McMaster por lo que se puede comprar en línea.

Hardware
-M8x ~ 20" roscado barra (McMaster: 99055A125, cortado a la medida)
-4 tuercas x M8 (McMaster: 90592A022)
-2 arandelas de presión x M8 (McMaster: 97985A590)
-8 tornillos de x M3x14 (McMaster: 91420A517)
-arandelas x M3 6 (McMaster: 91120A120)
-6 tuercas x M3 (Grainger: 26 L 006)
-2 tuercas x M3 (McMaster: 90592A009)
-perno de x M3x20+ 1-3 (McMaster: 92005A128)

Haciendo que la varilla roscada
Usted puede hacer su varilla roscada cualquier longitud que desee, pero encuentro que ~ 20" funciona bien para sujeción en ordenadores portátiles y 17" o 19" LCD pantallas. Si no eres capaz de comprar directamente una varilla roscada M8 en el tamaño que necesita, usted puede fácilmente hacer su propia (si tienes acceso a las herramientas adecuadas).

Medida de la varilla a la longitud que desea, luego corta a la longitud utilizando una sierra trozadora. Esto resultará en un borde áspero, que es no sólo peligroso, sino imposible de Enrosque una tuerca en.

Utilizar una esmeriladora de banco para suavizar el extremo de la varilla hacia fuera y dar se un poco de una forma cónica. No se olvide de probar los dos extremos (cortadas y sin cortar) por roscar una tuerca M8 para ver si usted necesita hacer más trabajo.
