Montaje de la Mini luz del humor v1 Kit (2 / 5 paso)

Paso 2: Componentes axiales

Un componente axial paquete consisten en una varilla de material para el cuerpo con un
cable en cada extremo.  Este tipo de paquete se utiliza comúnmente para resistencias y diodos.

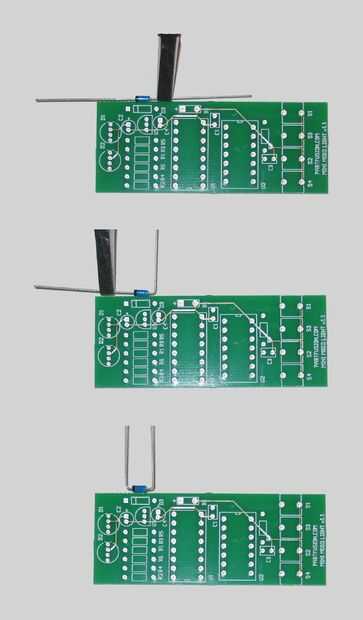

Los cables son doblados unos milímetros del cuerpo e insertados en los agujeros de la placa de circuito.  El alambre se suelda entonces en el lado opuesto del tablero para el cuerpo y cualquier exceso de cable se corta con los cortadores.

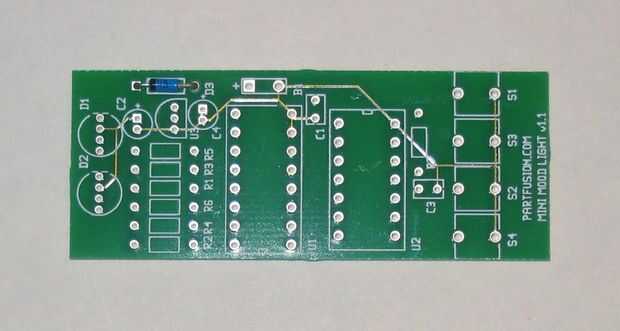

El primer componente y la soldadura es D3 diodo azul.  La venda negra debe alinearse con la banda blanca en la pantalla de seda.

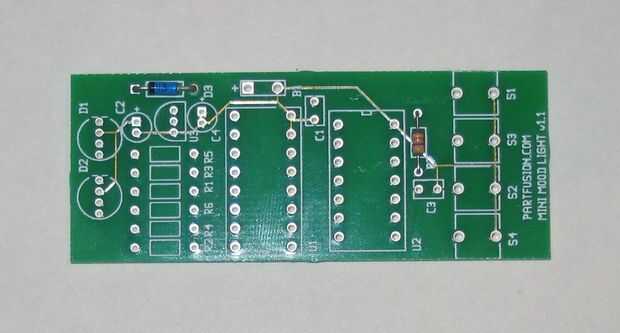

El segundo componente es R7 la resistencia de ohmios k 47.

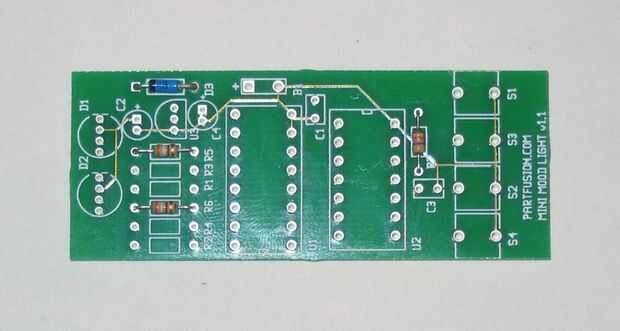

Los componentes siguientes son R5 y R6 las resistencias de dos 390 ohmios.

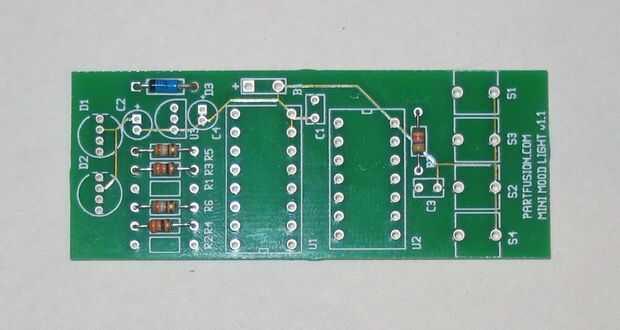

Los componentes siguientes son R3 y R4 las resistencias de dos primeros 330 ohm.

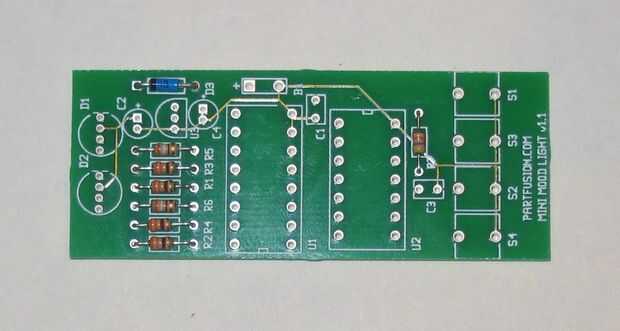

Los componentes axiales finales son R1 y R2 las resistencias de dos últimos 330 ohm.
