Montaje de cámara L.O.G. (1 / 3 paso)

Paso 1: Conexión a eje

Problem1: cómo conectar el cabezal giratorio en el eje. Yo pensaba que tal vez algún tipo de una correa alrededor del eje atornillado al plástico o tal vez un bloque de madera para el eje. Pero tampoco parecía el plan adecuado.

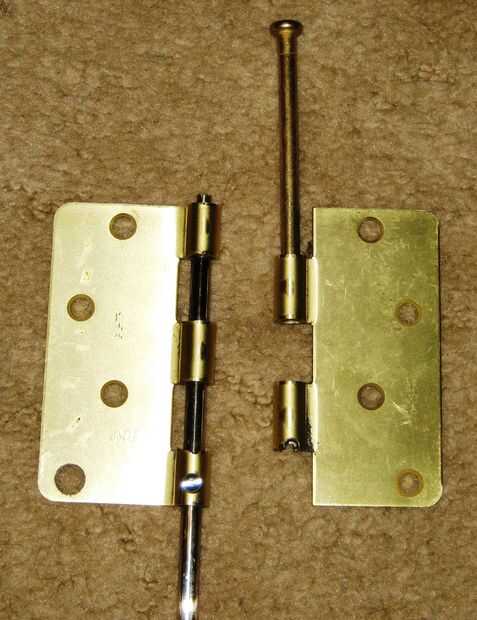

Solución: Bueno, entré en mi plataforma de hardware y HARK! He encontrado esta puerta bisagra de 4"(ver imagen) había comprado para otro proyecto (que al parecer no funcionó hacia fuera aunque no puedo recordar lo que era de todos modos).

Problem2: Bueno, para ser útil a mí, tuve que averiguar lo que estaba sosteniendo el perno de bisagra en. No podía ver nada claro.
Solución: Así que decidí utilizar el método de fuerza bruta. Pongo la bisagra en un tornillo de banco. Tomé uno de los ejes de mi y comenzó a golpear con un martillo para ver si podía manejar los pines. Voila! Salió. Por supuesto el eje utilicé era demasiado grande para la apertura pero pude salir con un gran conjunto de pinzas. En retrospectiva, yo debo has utilizado un eje más pequeño o un golpe.

Technospeak: Pasador de la bisagra tiene un diámetro más pequeño en la parte superior de modo que se sujeta en la parte superior con la fricción pero es otro sabio libre girar en la otra mitad de la bisagra.

A continuación he seleccionado un eje ligeramente más pequeño que las piezas de la bisagra. El eje mide 0,27" que según la carta en mi mesa de trabajo 17/64 decimal americano.
Los agujeros de perno de bisagra son bastante duro, así que puse una broca 9/32 bit en mi taladro y taladrar una de las mitades. En retrospectiva, probablemente hubiera sido más fácil usar un taladro normal en lugar de tratar a la bisagra de todo para el taladro.

Vale. Eje encaja bastante bien en el eje.

Problem3: Ahora tenía que averiguar una forma para evitar deslizarse por el eje.

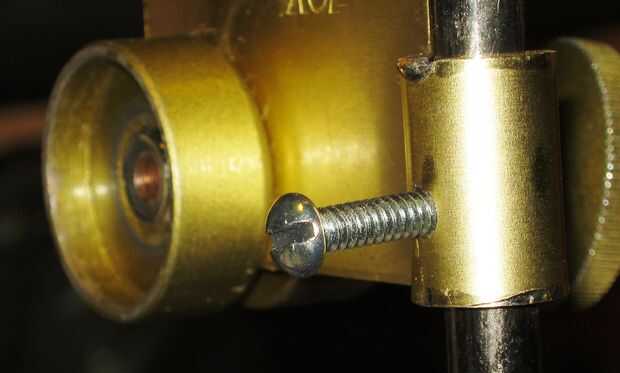

Solución: En realidad, había hecho algunos trabajos en esta bisagra antes. Usando un punzón y una prensa del taladro, ya había perforado un agujero a través de la bisagra y aprovechado para un tornillo 6-32. (ver imagen)
