Mono cazador - soplo pistolas, impresión 3D y programación, Oh mi! (4 / 12 paso)

Paso 4: Blow Gun - 3D accesorios impresos

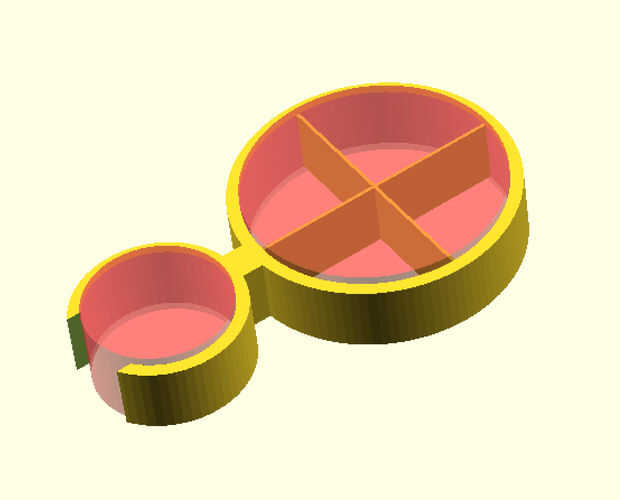

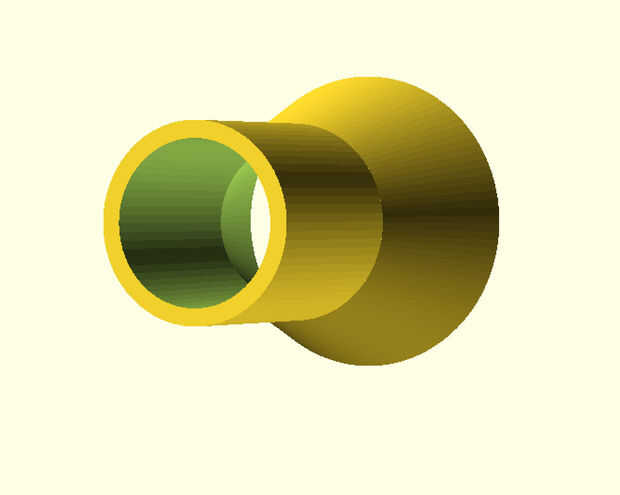

Para la pistola, necesitamos un pedazo de boca y lugares de interés. Diseñé cada pieza usando OpenSCAD, un sencillo entorno de programación que permite generar modelos 3D usando código. La gran parte de OpenSCAD es que inherentemente forma paramétrica se modelan sus piezas. El modelado paramétrico es un término usado para describir un método de crear diseños en 3D basados en parámetros configurables tales como longitud, anchura, diámetro, etc.. Una vez diseñado, simplemente cambiando los parámetros producirá un modelo 3D diferentes. Esto es ideal para diseñar accesorios para objetos que pueden venir en diferentes tamaños. Nuestra pistola, por ejemplo, podría hacerse con un tubo de diferente diámetro, en cuyo caso nos gustaría ajustar el tamaño de la pieza de la boca o los clips que fijan las vistas al cañón. El adjunto OpenSCAD scripts te permiten cambiar diferentes parámetros para la pedazo de boca y lugares de interés si es necesario. Si sigues estrictamente a lo largo, puede utilizar simplemente los archivos adjuntos de STL.

Si necesita cambiar los parámetros, simplemente abrir los scripts, ajuste la variable correspondiente (están todas comentadas, pero déjeme saber si usted tiene preguntas), y Presione F6. Entonces usted puede ir a archivo - Exportar - exportar como STL... Elija un nombre de archivo y una ubicación y eres bueno para ir.

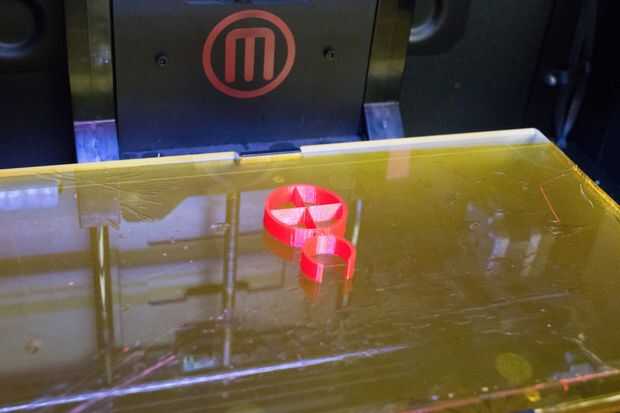

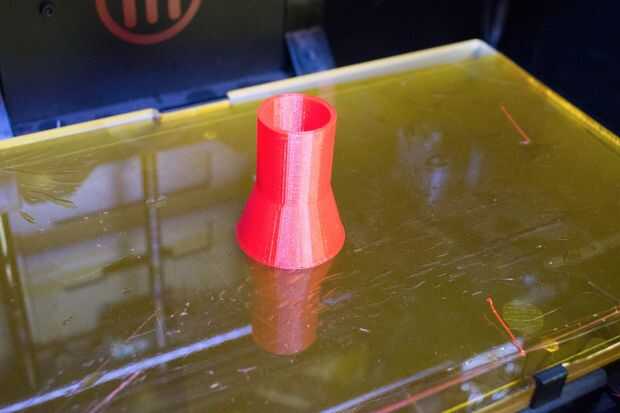

Imprimí estas todo por nuestro MakerBot Replicator 2 uso de escritorio de MakerBot para cortarlas. Usé su nivel bajo, que utiliza la altura de capa de relleno y .3mm de 10%. Usted tendrá que imprimir 3 de la vista (estricto usted podría probablemente conseguir lejos con 2, pero he encontrado 3 facilitado marcar) y boquilla 1. La boquilla está diseñada para deslizar dentro y fuera del cañón, así que usted puede imprimir muchos de ellos si le vas hacer muchas personas disparar y evitar compartir los gérmenes! Pongo una vista como cerca de la punta del cañón como sea posible sin tocar los cables, otra a medio camino encima del cañón y otra mitad de camino entre los dos. La boquilla debe deslizarse justo en el extremo. Os adjunto dos modelos diferentes para la pieza de la boca, uno para el tubo de PVC, el otro para el conducto de EMT. Encontré la vista funcionada bien en PVC o EMT, pero si primero lo utiliza en el PVC, que va a ser un poco demasiado estirado para trabajar en la EMT.
