Paso 2: Programar ATTiny85 con Arduino UNO

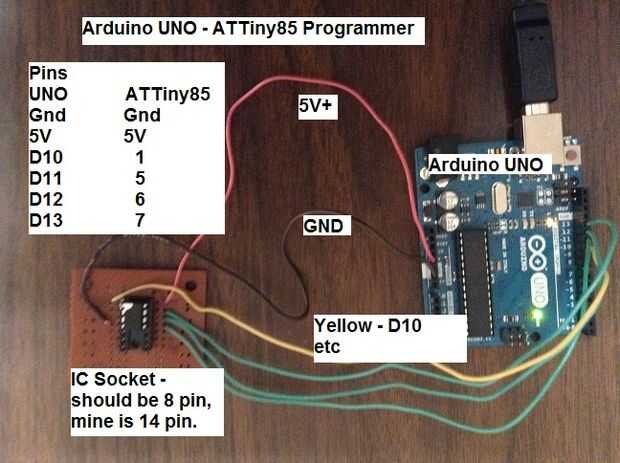

Necesita poder programar el chip ATTiny85. Se puede hacer con un microcontrolador Arduino UNO o nano. Sucede que tiene tanto de ellos. Encontrar el Arduino UNO el más fácil de usar. La primera foto muestra la instalación y una configuración de cableado razonablemente completa. Puede utilizar una placa sin soldadura en lugar de la placa de prototipo soldado que yo he representado. El cableado es simple.

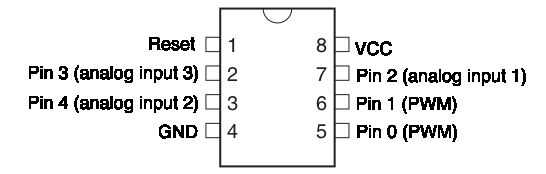

La mejor manera de aprender a programar el ATTiny85 es ir a este sitio web: http://highlowtech.org/?p=1229 Es muy completo y explica las cosas bastante bien. Resumo para ti. Observe en primer lugar, las conexiones. En mi foto, estoy utilizando el recto para arriba diseño DIP de 8 pines. Comenzando en el extremo entallado en la parte inferior izquierda, ver pin 1 e ir hacia la izquierda al pin 8. Sugerencia: Al recibir un envío de estos chips, siempre utilizo un poco líquido de corrección de blanco de salida para marcar el pin #1. Así, no necesito gafas para ver cuál es el pin 1. También marco el recepción zócalo del IC de la misma manera.
OK, programación en simples pasos. 1) Conecte el cableado a la Arduino UNO. 2) obtenga el software para la serie ATTiny: http://highlowtech.org/wp-content/uploads/2011/06/attiny45_85.zip 3) descomprime el contenido en una carpeta la carpeta hardware de Arduino, puede que necesite crear la carpeta de hardware. 4) conectar el UNO al PC. 5) Abra el entorno de programación de Arduino. 6) ir a ejemplos y seleccionar Arduino ISP de este menú. 7) subirlo a la ONU. 8) pruebe su configuración con el bosquejo de Blink. Para hacer esto, usted necesita editar parpadear y cambiar el pin 13 a 0 (cero) del perno. 9) en el menú herramientas, seleccione la Junta Directiva (ATTiny85) y Arduino como ISP. El puerto debe ser la de la ONU. 10) subir el sketch de Blink a la ATTiny85. 11) Conecte un LED a una resistencia de 220 ohm y conecte el cable positivo al Pin 0 de la ATTiny85 y negativo a GND. El LED debe parpadear.
