Monitor de puerta de garaje (6 / 7 paso)

Paso 6: Diseño y 3D imprimen las partes mecánicas

Todas las piezas mecánicas fueron diseñados con Solidworks e impreso en un SeeMeCNC Rostock Max V2.

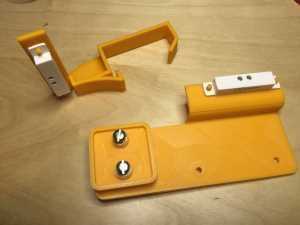

Los clips de soporte abierto puerta en el riel de la puerta.

La puerta cerrada soporte abrazaderas en los soportes que sostienen el resorte de la puerta y los carriles frente a la pared.

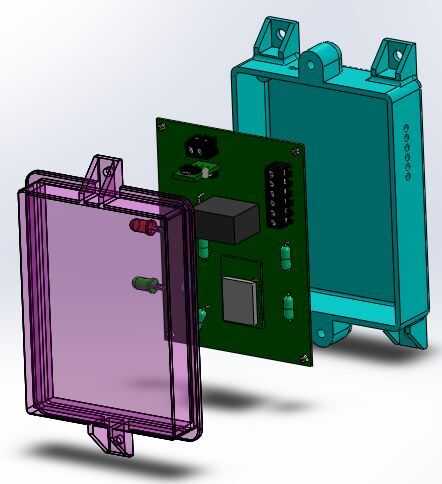

La caja tiene agujeros para los LEDs y los cables del sensor para abastecerlo a través. Está dimensionado para que pueda conectar el cable USB como se monta para la actualización (o solo tomar de la parte superior y NodeMCU módulos de intercambio)

Archivos STL son en http://www.thingiverse.com/thing:1462892
